와이어 EDM 기계는 무엇을 위해 사용됩니까?

와이어 EDM 기계의 기능과 현대 제조에서 중요한 이유

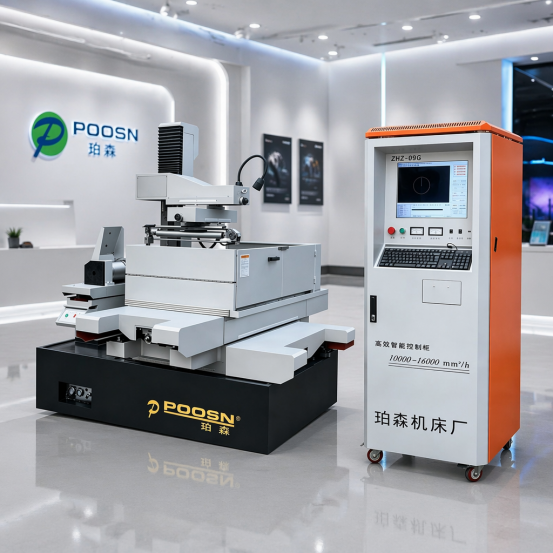

A 와이어 EDM 기계 (와이어 방전 가공 기계)은 얇고 지속적으로 움직이는 와이어 전극과 가공물 사이에 제어된 전기 스파크를 생성하여 전기 전도성 재료를 절단하고 직접적인 기계적 접촉 없이 프로그래밍된 경로를 따라 재료를 침식합니다. 이로 인해 경화된 공구강, 초경, 기타 가공하기 어려운 금속을 정밀한 다이, 펀치, 몰드 및 기존 밀링이나 터닝으로는 생산하기 어려운 복잡한 프로파일 부품으로 절단하는 데 적합한 공정입니다.

절단 와이어가 공작물에 물리적으로 압력을 가하지 않기 때문에 와이어 EDM 가공에서는 기계적 응력이 거의 발생하지 않으며, 이는 열처리 후 경화된 부품을 마무리하는 데 선호되는 공정으로 남아 있습니다. 이 기술은 고속 와이어 컷 EDM, 중속 와이어 컷 EDM, 대형 테이퍼 와이어 컷 EDM 등 여러 기계 범주에 걸쳐 있으며 각각은 서로 다른 정확도, 속도 및 테이퍼 각도 요구 사항에 적합합니다. 이러한 차이점을 이해하면 제작 공장, 도구 제작자 및 OEM 구매자가 올바른 제품을 선택하는 데 도움이 됩니다. CNC 와이어 커팅 머신 생산 요구에 맞게 구성합니다.

이 기사에서는 일반적인 기계 유형, 작동 원리, 일반적인 응용 시나리오, 비교 성능 특성, 유지 관리 관행 및 업계가 향하는 방향을 살펴보고 도구실 관리자와 조달 팀이 평가를 위한 실질적인 참조 자료를 제공합니다. 와이어 EDM 장비 옵션.

주요 사항: 와이어 EDM은 절단력이 아닌 스파크 침식을 통해 단단한 전도성 재료를 제거하므로 정밀 다이, 몰드 및 강화된 툴링 구성 요소를 위한 표준 방법입니다.

와이어 EDM 기계의 일반적인 유형과 특성

와이어 컷 EDM 기계는 일반적으로 와이어 이동 속도 및 구조 설계에 따라 그룹화되며 각 범주는 공구 및 다이 및 정밀 부품 제조의 고유한 부문을 담당합니다.

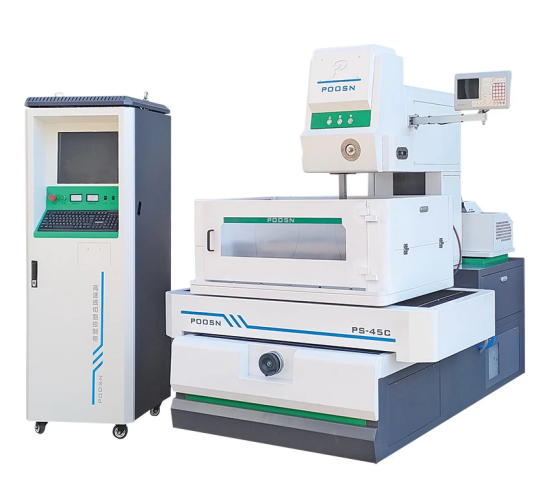

고속 와이어 EDM 기계 앞뒤로 이동하고 교체 전 여러 번 재사용되는 왕복 몰리브덴 와이어를 사용하여 일반적인 금형 제작 작업에 대한 처리 효율성과 운영 경제성의 실질적인 균형을 제공합니다.

중속 와이어 EDM 기계 향상된 펄스 전원 공급 장치, 폐쇄 루프 와이어 장력 제어 및 다중 절단 전략과 같은 개선 사항을 추가하여 일반적으로 기본 고속 모델보다 더 미세한 표면 마감과 더 엄격한 치수 일관성을 생성합니다.

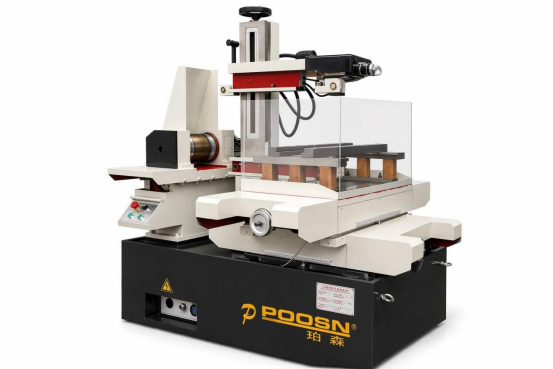

대형 테이퍼 와이어 EDM 기계 확장된 상부 와이어 가이드 이동 및 특수 가이드 메커니즘으로 제작되어 스탬핑 다이, 압출 다이 및 드래프트 각도가 필요한 부품에 필수적인 가파른 각진 프로파일을 절단할 수 있습니다.

기계 카테고리별 일반적인 선택 요소

주요 사항: 고속, 중속 및 대형 테이퍼 와이어 EDM 기계 중에서 선택하는 것은 주로 필요한 표면 마감, 치수 공차 및 부품 형상에 가파른 테이퍼 각도가 포함되어 있는지 여부에 따라 달라집니다.

작동 원리 및 핵심 기계 구조

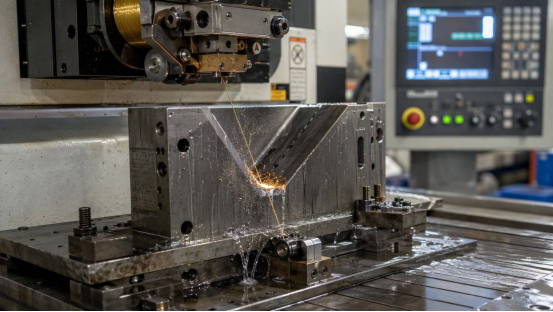

와이어 EDM 시스템은 얇은 금속 와이어(일반적으로 고속 및 중속 기계의 경우 몰리브덴, 저속 시스템의 경우 황동)를 절단 영역을 통해 연속적으로 공급하는 방식으로 작동하며 펄스 직류 전원 공급 장치는 와이어와 작업물 사이에 일련의 빠른 전기 방전을 생성합니다. 각 방전은 가공물 표면에서 미세한 양의 재료를 기화시키고, 유전체 유체(일반적으로 탈이온수)는 침식된 입자를 씻어내는 동시에 와이어와 가공물을 냉각시킵니다. CNC 제어 시스템은 프로그래밍된 X-Y 좌표를 따라 작업대를 이동하며, 테이퍼 절단 기능이 있는 기계에서는 상부 와이어 가이드도 독립적으로 이동하여 각진 절단을 생성할 수 있습니다. 와이어와 부품 사이에 직접적인 기계적 힘이 없기 때문에 벽이 얇고 섬세한 부품을 변형 없이 절단할 수 있습니다.

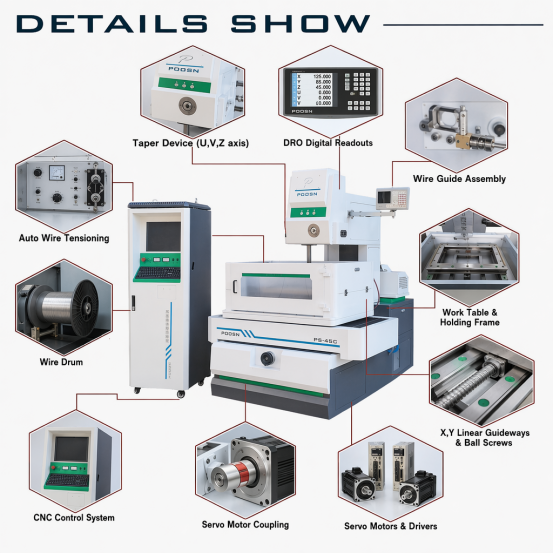

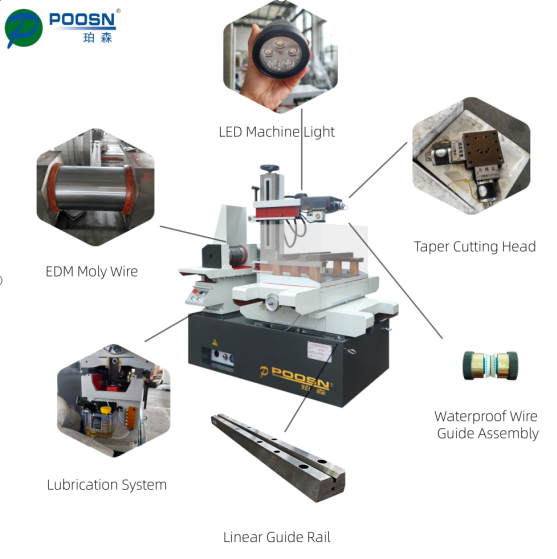

일반적인 와이어 컷 EDM 기계의 주요 기능 그룹에는 와이어 피드 및 테이크업 시스템, 상부 및 하부 와이어 가이드 어셈블리, 작업대 및 축 구동 시스템, 유전체 유체 순환 및 여과 시스템, CNC 제어 캐비닛이 포함됩니다. 아래 다이어그램은 이러한 구성 요소가 표준 기계 프레임에 어떻게 배열되어 있는지 보여줍니다.

실제로 와이어 스풀은 새 와이어나 재생된 와이어를 상부 가이드 쪽으로 공급합니다. 와이어는 절단부를 통과하여 하부 가이드와 테이크업 스풀로 돌아가기 전에 가공물 바로 위에 위치하게 됩니다. X축과 Y축을 따라 서보 모터로 구동되는 작업대는 프로그래밍된 부품 형상에 따라 고정된 와이어 경로를 기준으로 클램핑된 공작물을 이동합니다. 유전체 유체는 절단 간격을 통해 지속적으로 펌핑되고 ​​필터링되어 침식된 잔해물을 제거합니다. 이는 배출 조건을 안정적으로 유지하고 장기간 생산 실행 전반에 걸쳐 일관된 절단 품질을 유지하는 데 도움이 됩니다.

주요 사항: 와이어 EDM 기계의 절단 정확도는 단일 구성요소 단독이 아니라 함께 작동하는 와이어 피드, 가이드, 축 드라이브 및 유전체 여과 시스템의 조화로운 성능에 따라 달라집니다.

응용 시나리오 및 선택 고려 사항

와이어 EDM 기계는 기계적 응력을 유발하지 않고 경화 전도성 재료를 정확한 모양으로 절단해야 하는 다양한 산업 분야에서 사용됩니다. 가장 일반적인 응용 분야는 와이어 EDM이 사전 경화된 강철 및 카바이드 블랭크에서 펀치, 다이 및 금형 캐비티를 절단하는 공구 및 다이 제작입니다. 항공우주 및 의료 장비 제조업체는 엄격한 공차와 버(Burr) 없는 가장자리가 요구되는 작고 기하학적으로 복잡한 부품을 생산하기 위해 와이어 EDM을 사용합니다. 자동차 공급업체는 대량 공정에 착수하기 전에 스탬핑 다이 생산과 부품 프로토타입 제작에 와이어 EDM을 사용합니다.

평가할 때 와이어 커팅 EDM 기계 판매 , 구매자는 부품 형상(특히 가파른 테이퍼 각도가 필요한지 여부), 절단되는 재료의 경도 및 두께, 필요한 표면 마감, 작업장에서 예상하는 무인 또는 자동화 작업의 정도를 평가해야 합니다. 대부분 평평한 직선 벽 다이 구성 요소를 생산하는 도구실은 고속 와이어 EDM 기계로 잘 처리될 수 있는 반면, 드래프트 각도가 있는 스탬핑 다이를 정기적으로 절단하는 작업장은 전용 대형 테이퍼 기계의 이점을 누릴 수 있습니다.

주요 내용: 기계 유형을 부품 형상(특히 테이퍼 각도 요구 사항 및 표면 마감 목표)에 맞추는 것이 와이어 EDM 장비 선택을 위한 가장 실용적인 출발점입니다.

기계 유형별 상대 절삭 속도 비교

처리 속도는 와이어 EDM 장비를 비교할 때 도구실 관리자가 묻는 첫 번째 요소 중 하나입니다. 처리 속도는 생산 기간 동안 기계가 얼마나 많은 부품을 생산할 수 있는지 직접적인 영향을 미치기 때문입니다. 재료, 두께, 와이어 직경 및 펄스 설정에 따라 크게 달라지는 정확한 수치를 인용하는 것보다 일반적인 설계 의도에 따라 각 기계 범주의 상대적 속도 위치를 살펴보는 것이 더 유용합니다. 고속 와이어 EDM 기계는 주로 일반 다이커팅 작업의 처리량을 위해 설계되었습니다. 중속 기계는 더 미세한 제어와 다중 절단 마무리 패스를 위해 약간의 원시 속도를 교환합니다. 대형 테이퍼 기계는 최대 선형 속도보다 각도 절단 기능에 더 최적화되어 있습니다. 아래 차트는 이러한 상대적 포지셔닝을 측정된 생산 데이터가 아닌 단순한 예시 지수로 제시합니다.

와이어 EDM 기계의 실제 절단 속도는 공작물 두께, 재료 경도, 와이어 직경, 플러싱 조건 및 작업자가 선택한 특정 펄스 매개변수에 크게 좌우되기 때문에 이러한 수평적 비교는 의도적으로 정확한 생산 수치가 아닌 상대 지수로 표시됩니다. 차트에서 설명하는 것은 각 기계 범주 뒤에 있는 일반적인 설계 강조입니다. 고속 와이어 EDM 기계는 일반적으로 일반 다이 작업의 절단 처리량을 우선시하는 작업장에서 지정됩니다. 중속 기계는 순수 속도 기준으로 약간 낮은 위치에 배치됩니다. 왜냐하면 설계 의도의 일부가 원시 절단 속도를 최대화하기보다는 표면 마감 및 치수 정확도를 향상시키는 다중 절단 전략에 전념하기 때문입니다.

대형 테이퍼 기계는 열등한 기계이기 때문이 아니라 기계 설계, 특히 가파른 테이퍼 각도를 달성하는 데 필요한 확장된 상부 가이드 이동이 최대 직선 벽 절단 속도보다는 각도 절단 기능에 최적화되어 있기 때문에 이 상대 지수가 가장 낮습니다. 플랫 펀치와 간단한 다이 인서트가 주로 필요한 작업장은 일반적으로 고속 또는 중간 속도 구성을 우선시하는 반면, 드래프트 각도가 있는 스탬핑 다이를 정기적으로 생산하는 작업장은 한계 속도 향상보다 테이퍼 기능을 중요하게 생각합니다. 공장에서 생산하는 실제 부품 도면과 함께 이 차트를 읽으면 속도만 보는 것보다 기계 선택에 훨씬 더 의미 있는 기초가 제공됩니다.

주요 사항: 절단 속도는 표면 마감 및 테이퍼 요구 사항과 함께 평가되어야 합니다. 왜냐하면 종이에서 가장 빠른 기계가 항상 각진 형상의 부품에 가장 적합한 것은 아니기 때문입니다.

업계 동향: 자동화된 와이어 스레딩 및 무인 작업 채택 증가

최근 몇 년 동안 와이어 EDM 산업 전반에 걸쳐 논의된 보다 명확한 추세 중 하나는 작업자가 수동으로 절단을 다시 시작할 필요 없이 중단 후 자동으로 와이어를 다시 엮을 수 있는 자동화된 와이어 스레딩 시스템으로의 전환입니다. 누군가 개입할 때까지 기계를 유휴 상태로 유지하는 데 사용되는 계획되지 않은 단선으로 인해 공장에서 실제로 운영할 수 있는 야간 또는 주말 무인 생산의 양이 제한되기 때문에 이 기능이 중요합니다. 자동화된 스레딩의 신뢰성이 높아짐에 따라 특히 다중 캐비티 금형 작업 및 긴 생산 프로그램의 경우 더 많은 도구실에서 무인 실행 시간을 연장할 수 있게 되었습니다. 아래 꺾은선형 차트는 이러한 일반적인 궤적을 정확한 시장 통계가 아닌 질적 추세로 보여줍니다.

이 차트의 위쪽 선은 업계 간행물과 제조업체 문헌 전반에 걸쳐 널리 보고된 일반적인 패턴을 반영합니다. 자동화된 와이어 스레딩은 주로 고급 기계에서 볼 수 있는 프리미엄 기능에서 중급 와이어 EDM 장비에서도 점점 더 기대되는 기능으로 이동했습니다. 이러한 진행은 단선 감지 센서, 서보 제어 응답성 및 유전체 유체 여과 일관성의 광범위한 개선과 함께 추적되며, 이 모두는 우선 단선 빈도를 줄입니다. 파손이 줄어들고 발생하는 파손이 자동으로 해결되므로 기계는 무인 교대를 통해 계속 작동할 수 있으며 절단이 몇 시간 동안 유휴 상태로 있을 위험이 훨씬 줄어듭니다.

도구실과 작업장에 있어 이러한 추세는 편의성을 넘어 실질적인 의미를 갖습니다. 확장된 무인 가동 시간은 생산 일정 계획 방식을 변경하여 복잡하고 시간이 많이 소요되는 작업을 교대 근무가 끝날 때 시작하여 밤새도록 완료할 수 있게 해줍니다. 또한 절단 자체가 진행되는 동안 지속적인 모니터링보다는 작업자의 책임을 기계 설정, 프로그래밍 및 품질 검증으로 전환합니다. 신제품을 평가하는 매장 와이어 EDM 기계 자동화된 스레딩 신뢰성을 선택적인 추가 기능이 아닌 실용적인 일상 기능으로 점점 더 많이 취급하고 있습니다. 특히 교대당 인력이 제한된 여러 기계를 실행하는 시설의 경우 더욱 그렇습니다.

주요 내용: 신뢰할 수 있는 자동화된 와이어 스레딩은 무인 기계 가동 시간을 연장하고 전반적인 생산 일정 유연성을 향상시키려는 작업장에 대한 실질적인 기본 기대 사항이 되었습니다.

레이더 보기와 기계 속성 비교

와이어 EDM 기계 선택에는 일반적으로 단일 지표에 대한 최적화가 아닌 여러 속성의 균형을 한 번에 조정하는 작업이 포함되므로 레이더 스타일 비교는 단일 순위 목록보다 더 명확하게 장단점을 시각화하는 데 도움이 될 수 있습니다. 아래 차트는 치수 정확도, 표면 마감 품질, 절단 속도, 테이퍼 절단 기능 및 일반적인 자동화 수준 등 일반적으로 중요하게 평가되는 5가지 속성에 걸쳐 고속, 중속 및 대형 테이퍼 와이어 EDM 기계를 비교합니다. 각 속성은 단일 기계 모델의 특정 테스트 값이 아닌 일반적인 설계 특성을 반영하는 간단한 상대 1~5 척도로 점수가 매겨집니다. 이 보기는 상세한 기술 사양 검토를 대체하는 것이 아니라 방향성 의사 결정을 지원하기 위한 것입니다.

이 레이더 비교에서 겹치는 모양은 단일 와이어 EDM 카테고리가 다른 카테고리보다 보편적으로 더 나은 라벨을 붙일 수 없는 이유를 보여줍니다. 각 모양은 핵심 디자인 목적을 반영하는 축을 따라 더욱 늘어납니다. 중속 프로파일은 정확도와 표면 마감 측면에서 가장 멀리까지 확장되었으며, 이는 정밀 다이 및 몰드의 마무리 패스를 위해 가장 일반적으로 선택되는 범주로서의 역할과 일치합니다. 대형 테이퍼 프로파일은 테이퍼 기능 축 쪽으로 가장 멀리 당겨지며, 이는 각도 절단을 위해 이러한 기계에 내장된 특수 기계적 이동 범위를 반영합니다. 고속 프로필은 더 중앙에 위치하며, 이는 단일 속성에 대한 전문 기계가 아닌 범용 주력 장치로서의 역할을 반영합니다.

이와 같은 레이더 차트를 읽는 것은 작업장이 기계를 비교하기 전에 이러한 5가지 속성에 대한 자체 우선순위를 나열할 때 가장 유용합니다. 단순한 평면 벽 다이 인서트를 대량으로 생산하는 공구실은 절단 속도와 자동화 수준에 가장 큰 영향을 미칠 수 있으므로 고속 구성이 합리적인 출발점이 됩니다. 표면 조도 공차가 엄격한 캐비티를 생산하는 정밀 금형 공장에서는 중량 정확도와 표면 조도가 더 높아져 중간 속도 구성을 지향하게 됩니다. 가파른 구배 각도를 사용하는 스탬핑 다이 제조업체는 당연히 다른 속성보다 테이퍼 기능을 우선시합니다. 이들 중 어느 것도 절대적인 규칙은 아니지만 레이더 뷰는 절충안 대화를 구조화된 방식으로 구성하는 데 도움이 됩니다.

핵심 사항: 무와이어 EDM 기계 카테고리는 모든 속성을 지배하므로 구매자는 자신의 부품에 가장 중요한 속성의 순위를 먼저 매길 때 레이더 비교에서 가장 큰 가치를 얻습니다.

산업 전반에 걸친 일반적인 애플리케이션 분포

와이어 EDM 기계는 상당히 광범위한 제조 산업 분야에 서비스를 제공하지만 공구 및 다이 작업은 여전히 가장 널리 사용되는 사용 사례로 남아 있습니다. 아래 도넛형 차트는 측정된 특정 조사가 아닌 일반 산업 사용 패턴을 기반으로 일반 와이어 EDM 응용 분야의 분포를 보여줍니다. 이는 독자들에게 와이어 EDM 기술이 가장 많이 사용되는 위치에 대한 방향적 맥락을 제공하기 위한 것입니다. 이를 통해 조달 팀과 도구실 관리자는 일반적인 산업 상황에 대해 자신의 사용 패턴을 벤치마킹할 수 있습니다.

스탬핑 다이, 압출 다이, 사출 금형 캐비티를 포함한 공구 및 다이 작업은 이 설명 분석에서 가장 큰 비중을 차지하며, 이는 경화된 공구강을 정확하고 반복적으로 절단하기 위해 특별히 개발된 가공 공정인 와이어 EDM의 기원과 일치합니다. 항공우주 응용 분야는 열 변형을 유발하지 않고 고강도 합금의 복잡한 프로파일을 절단하는 와이어 EDM의 능력이 터빈 및 구조 부품에서 일반적으로 발생하는 엄격한 공차 요구 사항에 적합하기 때문에 의미 있는 2차 부문을 나타냅니다. 의료 기기 제조는 눈에 띄는 틈새 응용 분야로 성장했으며, 특히 버(burr) 없는 가장자리와 치수 정밀도가 중요한 수술 기구 부품과 같은 작고 복잡한 부품의 경우 더욱 그렇습니다.

자동차 및 기타 응용 분야로 분류되는 나머지 부분에는 차체 패널 및 브래킷용 스탬핑 다이 생산과 다양한 산업 분야의 일반 프로토타이핑 작업이 포함됩니다. 프로토타입 수요는 신제품 개발 주기를 따라가는 경우가 많기 때문에 이 광범위한 범주는 보다 전문화된 공구 및 금형 및 항공우주 부문보다 전반적인 제조 활동 수준에 따라 더 많이 변동하는 경향이 있습니다. 주로 자동차 또는 일반 프로토타입 고객에게 서비스를 제공하는 매장에서는 자체 애플리케이션 조합이 여기에 표시된 예시적인 분포보다 이 부문에 더 많이 기울어져 있음을 알 수 있습니다. 이는 다양한 지역 및 산업 클러스터에 걸쳐 고객 기반이 얼마나 다양한지를 고려할 때 정상적인 현상입니다.

주요 시사점: 공구 및 다이 제조는 여전히 와이어 EDM 기술의 핵심 응용 분야로 남아 있으며, 항공우주 및 의료 기기 작업은 의미 있는 전문 부문을 형성합니다.

안정적인 장기 성능을 위한 유지 관리 지침

일관된 유지 관리는 와이어 EDM 기계의 생산 사용 기간 동안 정확하게 절단되도록 유지하는 것이며, 아래 사례의 대부분은 단일 브랜드에 고유한 전문 기술이 아니라 제조업체 서비스 문서 및 도구실 모범 사례 전반에 걸쳐 발견된 표준 권장 사항입니다.

1. 마모된 가이드는 절단 정확도에 직접적인 영향을 미치고 시간이 지남에 따라 절단 폭이 일정하지 않게 될 수 있으므로 와이어 가이드를 정기적으로 검사하고 교체하십시오.
2. 오염되거나 부적절하게 조절된 유체는 절단 안정성을 감소시키고 부품 마모를 가속화할 수 있으므로 유전체 유체 저항률 및 여과 성능을 모니터링하십시오.
3. 와이어 장력 보정을 정기적으로 확인하십시오. 장력이 일관되지 않으면 장시간 무인 작동 중에 계획되지 않은 와이어 파손이 발생하는 일반적인 원인이 되기 때문입니다.
4. 지속적인 전기 방전으로 인해 마모되고 유지 관리하지 않으면 스파크 일관성에 영향을 미칠 수 있는 전원 공급 접점을 청소하고 검사합니다.
5. 특히 중요한 유지 관리 작업이나 부품 교체 후에는 적절한 측정 장비를 사용하여 일정에 따라 축 위치 정확도를 확인하십시오.
6. 열 변동은 정밀 절단 작업의 치수 반복성에 영향을 미칠 수 있으므로 기계 환경의 온도를 합리적으로 안정적으로 유지하십시오.

이러한 점검을 일상적인 유지 관리 일정에 포함시키면 문제를 사후 대응적으로 해결하는 것보다 계획되지 않은 가동 중지 시간을 줄이는 데 도움이 되고 생산 실행 전반에 걸쳐 일관된 부품 품질을 지원합니다. 유지 관리 간격을 문서화하고 와이어 가이드 또는 접점 교체 이력을 추적하는 도구실은 완성된 부품 공차에 영향을 미치기 전에 발생하는 문제를 조기에 파악하는 경향이 있습니다.

에서 장비 선택 와이어 EDM 제조업체 합리적인 제품 설계와 일관된 품질 테스트 관행 또한 장기적인 신뢰성에 의미 있는 역할을 합니다. 방전 가공 및 특수 처리 장비의 연구, 개발 및 생산 분야에서 다년간의 경험을 보유한 전문 제조업체인 Taizhou Xinchengyang Machinery Manufacturing Co., Ltd는 각 공작 기계가 공장을 떠나기 전에 위치 정확도 테스트를 적용합니다. 이는 제조업체가 장비의 작동 수명 동안 고객에게 일관된 출력 품질을 지원하기 위해 노력하는 실용적인 방법 중 하나입니다. 회사의 제품 범위는 중속 와이어 절단 EDM 기계인 PS-C 및 DK77-BC 시리즈, 고속 와이어 절단 EDM 기계인 DK77-A 및 DK77-B 시리즈, 대형 테이퍼 와이어 절단 EDM 기계인 DK77-D 시리즈에 걸쳐 있으며, 제품은 국내 시장에 판매되고 일부 모델은 동남아시아, 서아시아, 유럽 및 미주 지역으로 수출됩니다.

주요 내용: 와이어 가이드, 유전체 여과 및 와이어 장력 교정의 정기 유지 관리는 장기적으로 정확하고 반복 가능한 와이어 EDM 성능을 유지하는 데 핵심입니다.
