EDM 와이어 침식 가이드: 유형, 작동 원리 및 선택 팁

EDM 와이어 침식 이해: 핵심 유형 및 주요 기능

와이어 침로더는 더 넓은 방전 가공 장비 제품군에 속하며, 그 특징은 공작물과 직접 접촉하지 않는 움직이는 와이어 전극입니다. 기계적 절삭력이 아닌 제어된 스파크를 통해 재료가 제거되기 때문에 와이어 EDM 침식기는 ​​기존 절삭 공구를 무디게 하거나 파손시킬 수 있는 경화된 공구강, 초경 및 기타 전도성 재료를 가공할 수 있습니다. 또한 이 비접촉 공정을 통해 와이어 침식 가공은 클램핑 응력이나 절단 압력으로 인해 왜곡이 발생할 수 있는 벽이 얇은 부품과 섬세한 프로파일에 선호되는 선택이 됩니다.

실질적으로 와이어 EDM 침식기는 ​​일반적으로 와이어 이동 속도와 절단 형상 기능을 기준으로 세 가지 제품군으로 분류됩니다.

• 중속 와이어 컷 EDM 기계 반복적인 통과를 통해 몰리브덴 와이어를 재사용하여 일반 공구 및 금형 작업에 적합한 절단 속도와 표면 마감 품질의 균형을 유지합니다.
• 고속 와이어 EDM 기계 간단한 2차원 프로파일에서 더 빠른 재료 제거에 최적화되어 더 짧은 사이클 시간이 필요한 생산 현장에서 일반적으로 사용됩니다.
• 대형 테이퍼 와이어 EDM 기계 확장된 축 이동과 더 넓은 헤드 관절을 추가하여 와이어가 표준 구성으로는 도달할 수 없는 가파른 각진 벽을 절단할 수 있습니다.

이러한 범주 중에서 선택하는 것은 부품 형상, 필요한 치수 공차, 작업에 직선 벽 또는 각진 구배면이 포함되는지 여부를 이해하는 것부터 시작됩니다. 수직 벽이 있는 스탬핑 다이를 생산하는 공구실은 테이퍼형 흐름 채널이 있는 압출 다이를 절단하는 작업장과 요구 사항이 다릅니다. 공정 계획 초기에 침식제 유형을 부품군에 일치시키면 불필요한 재고정을 방지하고 복잡한 작업에서 스크랩이 줄어듭니다.

핵심 내용: 작업을 프로그래밍하기 전에 올바른 와이어 EDM 침식기 카테고리를 선택하는 것은 절단 효율성과 부품 정확도에 있어 가장 큰 단일 요소입니다.

EDM 와이어 침식기 작동 방식: 원리 및 구조 레이아웃

와이어 EDM 침식기의 작동 원리는 탈이온수와 같은 유전체 유체에 담그거나 씻어내는 와이어 전극과 전도성 작업물 사이의 제어된 스파크 침식에 중점을 둡니다. CNC 컨트롤러는 X-Y 작업대를 구동하고 테이퍼 기능이 있는 기계에서는 U-V 헤드도 구동하므로 와이어는 프로그래밍된 윤곽을 따르며 초당 수천 번의 방전이 와이어 직경보다 약간 넓은 커프를 점진적으로 침식합니다. 유전체 유체는 한 번에 세 가지 목적을 수행합니다. 즉, 절단 영역을 냉각하고, 침식된 입자를 씻어내고, 각 방전을 안정화하여 전체 절단 경로에서 공정이 일관되게 유지되도록 돕습니다.

아래 그림은 일반적인 와이어 컷 EDM 침식기에서 발견되는 주요 구조 그룹을 명확성을 위해 단순화된 3차원 레이아웃으로 보여줍니다.

이 레이아웃에서는 와이어가 스풀에서 풀려 상부 가이드를 통과하고 X-Y 작업대에 고정된 공작물을 가로질러 그려지고 하부 가이드를 통과한 후 수집됩니다. 반면 CNC 제어판은 축 동작, 배출 매개변수 및 플러싱 압력을 실시간으로 조정합니다. 대형 테이퍼 와이어 EDM 침식기에서는 상부 및 하부 가이드 헤드가 각각 독립적으로 스윙할 수 있어 와이어가 완벽하게 수직으로 유지되지 않고 특정 각도로 기울어질 수 있으며, 이로 인해 직선형 벽 대신 각진 또는 테이퍼형 절단 벽이 생성됩니다. 서보 피드백은 테이블 이송 속도를 지속적으로 조정하여 와이어와 작업물 사이의 간격이 안정적인 배출에 필요한 좁은 범위 내에 유지되도록 하여 깊거나 복잡한 절단에서 와이어 파손을 방지합니다.

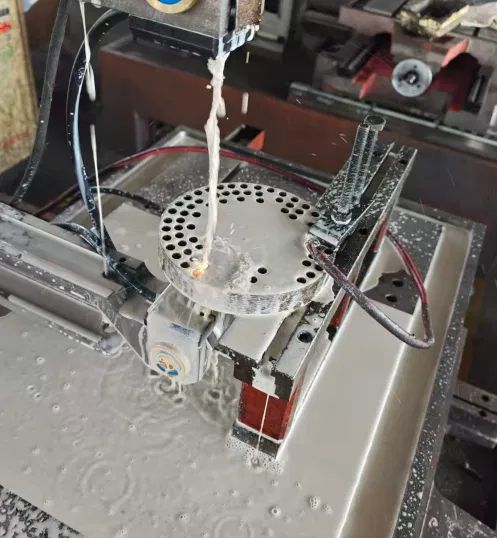

활성 와이어 침식 경로 동안 절단 영역에 유전체 유체가 범람하여 방전 간격을 플러시하고 냉각시킵니다.

핵심 내용: 독립적인 가이드 헤드 관절은 대형 테이퍼 와이어 EDM 침식기를 표준 수직 절단 기계와 분리하는 구조적 특징입니다.

적용 시나리오 및 선택 기준

와이어 EDM 침식기는 공구 및 다이 작업장, 금형 제조업체, 항공우주 부품 공급업체, 의료 기기 기계 기술자 및 스탬핑 다이 제조업체에 서비스를 제공합니다. 그 이유는 이러한 산업이 일상적으로 경화 합금을 사용하고 기존 밀링이 항상 보장할 수 없는 엄격한 치수 공차를 요구하기 때문입니다. 예를 들어, 스탬핑 다이 작업장은 와이어 컷 EDM 기계를 사용하여 장기간의 생산 기간 동안 일관되고 반복 가능한 정확도로 펀치 및 다이 간격을 생성합니다. 항공우주 및 의료 공급업체는 비접촉 절단 작업으로 얇은 부분에 응력이 발생하는 것을 방지하는 작고 기하학적으로 복잡한 형상에 대해 와이어 침식 가공을 선호하는 경우가 많습니다.

일반적인 사용 사례를 나란히 비교

주어진 생산 라인에 적합한 와이어 에어로더 카테고리를 평가할 때 구매자는 일반적으로 부품 도면에서 요구하는 최대 테이퍼 각도, 목표 표면 마감 등급, 부품당 허용되는 사이클 시간, 공장에서 정기적으로 처리하는 공작물 두께 범위 등 4가지 요소를 고려합니다. 직선 벽 작업과 테이퍼 작업을 모두 혼합하는 작업장은 때때로 대형 테이퍼 와이어 EDM 침식기를 표준화하여 단일 기계 플랫폼이 두 작업 유형을 모두 처리할 수 있으므로 여러 전용 기계의 필요성이 줄어듭니다.

핵심 내용: 테이퍼 기능, 표면 마감 요구 사항 및 부품 두께를 기계 등급에 맞춰 비용이 많이 드는 재고정이나 2차 작업을 방지합니다.

와이어 EDM 기계 시리즈의 상세 비교

성능을 시각적으로 비교하기 전에 실제 수준에서 이 세 가지 기계 제품군을 구분하는 요소를 이해하는 것이 도움이 됩니다. 중속 와이어 컷 EDM 기계는 여러 패스에 걸쳐 와이어를 재사용하므로 초기 거친 패스 이후에 더 미세한 마감 컷을 지원합니다. 고속 와이어 EDM 기계는 더 높은 이동 속도로 단일 연속 방향으로 몰리브덴 와이어를 공급하므로 단순한 2차원 형태의 처리량이 유리합니다. 대형 테이퍼 와이어 EDM 기계에는 연접식 가이드 헤드와 확장된 축 이동이 추가되어 2차 가공 없이 각진 벽을 생산할 수 있습니다. 아래의 레이더 차트는 구매자가 가장 자주 평가하는 4가지 기준에 따라 이 세 가지 제품군을 나란히 배치합니다.

네 가지 구매자 우선 순위 기준(측정된 실험실 데이터 아님)에 걸쳐 기계 제품군의 상대적 위치를 예시합니다.

외부에서 차트를 읽으면 대형 테이퍼 제품군은 특수 제작된 가이드 헤드 관절을 반영하여 테이퍼 기능 축을 따라 가장 멀리 확장되는 반면, 표면 마감 및 정밀도 점수는 둘 다 유사한 멀티 패스 마무리 논리를 사용하기 때문에 중속 제품군과 비슷합니다. 고속 제품군은 절삭 속도 축을 따라 가장 멀리 확장되지만 테이퍼 기능의 중심에 더 가깝게 배치되어 각진 형상보다는 간단하고 빠른 2차원 프로파일에 대한 설계 초점과 일치합니다. 세 가지 제품군 중 어느 것도 동시에 모든 축을 지배하지 않습니다. 이것이 바로 상점이 하나의 기계 등급이 보편적으로 우수하다고 가정하기보다는 실제로 실행하는 부품 혼합을 기반으로 두 제품군 중에서 선택하는 이유입니다. 주로 수직 벽이 있는 스탬핑 다이 인서트를 절단하는 공장에서는 일반적으로 중속 또는 고속 구성의 속도와 마무리 균형에서 더 실용적인 가치를 얻습니다. 압출 다이 또는 각진 항공우주 채널을 정기적으로 생산하는 작업장은 직선 벽 작업에서 작동 리듬이 다른 경우에도 대형 테이퍼 구성의 테이퍼 축 강도로부터 더 많은 이점을 얻습니다. 세 가지 제품군 모두의 표면 마감 품질은 기계 제품군만이 아니라 와이어 직경, 마감 패스 수, 유전체 유체 상태에 의해 크게 영향을 받습니다. 마찬가지로 정밀도는 서보 제어 품질, 기계 베드의 열 안정성 및 시간이 지남에 따라 작업대가 얼마나 잘 유지되는지에 따라 달라집니다. 이러한 상호 작용 변수로 인해 레이더 비교는 특정 부품 도면 및 의도한 작업 혼합의 공차 설명을 검토하는 대신 기계 범주를 좁히기 위한 출발점으로 읽어야 합니다. 실제로 혼합된 작업 부하를 처리하는 상점에서는 대형 테이퍼 플랫폼에서 표준화하고 테이퍼형이 아닌 작업을 위해 간단히 직선 벽 모드로 실행하면 유지 관리하고 프로그래밍해야 하는 총 기계 유형 수가 줄어드는 경우가 있습니다.

시리즈 수준 기능 비교

테이퍼 각도 외에도 대형 테이퍼 와이어 침식기를 표준 구성과 비교하는 상점에서는 주어진 가공물 두께에서 테이퍼 범위가 얼마나 넓은지 확인하는 경우가 많습니다. 일반적으로 재료가 두꺼워짐에 따라 성능이 좁아지기 때문입니다. 아래의 수평 막대 차트는 개념적 수준에서 이러한 상대적 위치를 보여주며, 테이퍼 범위 기능이 중속 구성에서 전용 대형 테이퍼 플랫폼으로 이동하면서 일반적으로 어떻게 넓어지는지 보여줍니다. 이는 단일 기계 모델에 대한 사양이 아닌 일반적인 업계 참조 패턴으로 제시됩니다. 구매자는 구매 결정을 내리기 전에 항상 특정 기계의 게시된 사양 시트에 대해 정확한 테이퍼 범위와 두께 제한을 확인해야 합니다. 그럼에도 불구하고 여기에 표시된 상대적 순서는 와이어 EDM 침식 장치 시장 전반에 걸쳐 일관된 패턴을 반영합니다.

와이어 EDM 침식기 카테고리 전반에 걸쳐 상대 테이퍼 범위 기능을 개념적으로 비교합니다(제품 사양이 아닌 예시).

핵심 내용: 대형 테이퍼 와이어 EDM 침식기는 사용 가능한 테이퍼 범위를 가장 멀리 확장하지만 올바른 선택은 여전히 작업장에서 운영하는 실제 부품 혼합에 따라 달라집니다.

산업 방향: 와이어 EDM 운영에 자동화 채택

기계 카테고리 선택과 함께 매장에서는 와이어 EDM 침식 플랫폼이 얼마나 많은 자동화를 지원하는지 점점 더 중요하게 생각하고 있습니다. 무인 런타임은 전체 매장 처리량에 직접적인 영향을 미치기 때문입니다. 최신 와이어 컷 EDM 기계의 자동화에는 휴식 후 자동 와이어 스레딩, 프로그래밍 가능한 다중 패스 마무리 루틴 및 원격 작업 모니터링이 포함될 수 있습니다. 이러한 기능을 통해 교대 근무 중에 필요한 작업자 개입이 줄어들고 한 명의 기술자가 동시에 작동하는 여러 기계를 감독할 수 있습니다. 아래의 꺾은선형 차트는 대략 지난 10년 동안 와이어 EDM 장비 부문에서 자동화 관련 기능 채택의 추세를 보여주는 일반적인 예시 패턴을 보여줍니다. 이는 단일 소스에서 측정된 특정 통계가 아닌 개념적 추세로 표시됩니다.

시간이 지남에 따라 와이어 EDM 에로더 플랫폼 전반에 걸쳐 자동화 관련 기능 채택에 대한 개념적이고 예시적인 추세입니다.

여기에 표시된 상승 경사는 정확한 업계 수치가 아닌 일반적인 방향을 반영하지만 많은 공구실 관리자가 일화로 설명하는 패턴과 일치합니다. 한때 선택적 업그레이드였던 자동화 기능은 이제 중급 이상의 와이어 EDM 침로더 구성에 일반적으로 포함됩니다. 특히 자동 와이어 스레딩은 프리미엄 기능에서 표준에 가까운 기대 수준으로 이동했습니다. 긴 무인 절단 주기에서 와이어가 끊어진 후 가동 중지 시간을 직접적으로 줄여주기 때문입니다. 프로그래밍 가능한 다중 패스 마무리 루틴도 더욱 쉽게 접근할 수 있게 되어 작업자가 거친 패스를 한 번 정의하고 매번 다시 프로그래밍하지 않고도 유사한 부품 제품군에서 해당 논리를 재사용할 수 있게 되었습니다. 원격 모니터링 기능은 광범위한 공장 연결 추세와 함께 성장하여 감독자가 작업 현장을 방문하지 않고도 절단 상태를 확인할 수 있게 되었습니다. 복잡한 테이퍼 형상을 프로그래밍하고 방전 불안정성을 진단하려면 여전히 실무 전문 지식이 필요하기 때문에 이 중 어느 것도 숙련된 작업자의 필요성을 제거하지 않습니다. 자동화가 변경하는 것은 정상적인 생산 실행 중에 기계에 얼마나 일상적이고 반복적인 주의가 필요한지입니다. 이를 통해 작업자는 여러 기계를 관리하거나 더 높은 가치의 프로그래밍 작업을 대신 처리할 수 있습니다. 새로운 와이어 컷 EDM 기계 구매를 평가하는 상점에서는 테이퍼 범위 및 표면 마감 등급에 대한 보다 전통적인 질문과 함께 특히 이러한 자동화 기능에 대해 점점 더 많이 질문하고 있습니다. 단지 다음 작업이 아닌 향후 몇 년간의 작업장 계획 역량을 위해 자동화 기능은 원시 절단 속도만큼 심각하게 평가할 가치가 있습니다. 이는 소등 또는 장시간 무인 교대를 운영하는 매장의 경우 특히 그렇습니다. 몇 시간 동안 처리되지 않은 전선 파손으로 인해 직원이 근무하는 동안 발생한 동일한 사건보다 비용이 훨씬 더 많이 듭니다. 궁극적으로 자동화 채택 추세는 위의 비교 섹션에서 이미 언급한 더 넓은 요점을 강화합니다. 즉, 기계 선택은 헤드라인 사양뿐만 아니라 장비가 일상적으로 실제로 사용되는 방식을 반영해야 합니다.

핵심 내용: 자동 와이어 스레딩과 같은 자동화 기능은 옵션 추가 기능에서 최신 와이어 EDM 침식 플랫폼에 대한 실질적인 기대 사항으로 전환되었습니다.

귀하의 응용 분야에 맞는 와이어 EDM 기계 선택

올바른 와이어 EDM 기계를 선택하는 것은 절단 속도나 구매 가격 이상의 것에 달려 있습니다. 가장 적합한 구성은 가공물 재료, 필요한 치수 정확도, 부품 형상, 예상 생산량 및 작업장의 장기 제조 목표와 일치해야 합니다. 다양한 산업과 동일한 작업장 내의 다양한 작업에서는 서로 다른 와이어 EDM 구성이 필요합니다. 따라서 구매 결정을 마무리하기 전에 특정 응용 프로그램이 위에서 이미 비교한 기계 제품군에 어떻게 다시 매핑되는지 다시 검토해 볼 가치가 있습니다.

정밀 금형 제조를 위해서는 중속 와이어 EDM을 선택하세요

정밀 인서트, 펀치, 다이 및 기타 복잡한 툴링 부품을 생산하는 금형 제조업체의 경우 일반적으로 중간 속도 와이어 EDM 기계가 선호되는 시작점입니다. 중속 와이어 EDM 기계는 다중 절단 패스를 사용하여 가공 효율성과 강력한 표면 조도 및 치수 정확도의 균형을 유지하며, 이는 정밀 금형 작업 요구 사항의 균형을 정확히 맞추는 것입니다. 이 접근 방식은 고객이 안정적인 정밀도, 다운스트림 연마 작업 감소, 한 생산 실행에서 다음 생산 실행까지 일관된 가공 품질을 기대하는 작업장에 적합합니다.

일반적인 응용 분야는 다음과 같습니다.

• 정밀도 molds
• 스탬핑 다이
• 플라스틱 사출 금형 부품
• 내구성이 뛰어난 기계 부품
• 초경 및 경화강 가공

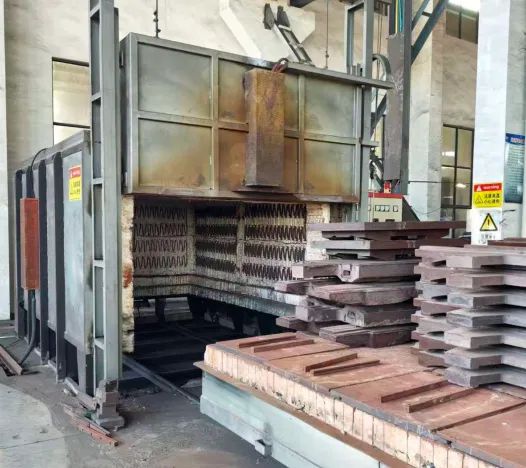

열처리 후 단계적으로 경화된 공구 강판은 중간 속도 와이어 EDM 재료의 일종으로 공차를 가깝게 마무리하는 데 정기적으로 사용됩니다.

POOSN PSC 시리즈 중속 와이어 EDM 기계는 정밀 제조 환경에서 더 높은 가공 품질과 안정적이고 반복 가능한 성능이 필요한 작업장을 위해 설계되었으며, 이 기사 앞부분의 시리즈 비교에서 이미 설명한 중속 라인업을 확장합니다.

중속 와이어 EDM 기계의 표면 마감은 기계만으로는 고정되지 않습니다. 이는 초기 러프 컷 이후에 얼마나 많은 마무리 패스가 프로그래밍되는지에 따라 크게 결정됩니다. 각각의 추가 패스는 더 낮은 방전 에너지에서 더 얇은 재료 층을 제거하여 커프 벽을 점진적으로 매끄럽게 만들고 달성 가능한 공차를 강화합니다. 이 다중 패스 논리는 단일 패스 고속 절단보다 정밀 금형 및 다이 작업에 중속 플랫폼이 선호되는 이유의 핵심입니다. 아래 세로 막대형 차트는 다중 패스 와이어 EDM 설정에 추가 마감 패스가 추가됨에 따라 표면 거칠기가 일반적으로 어떻게 하향 추세인지를 개념적 수준에서 보여줍니다. 이는 특정 기계, 재료 또는 와이어 직경에 대해 보장된 결과가 아니라 일반적인 다중 패스 EDM 동작을 반영하는 예시적인 패턴으로 제시됩니다.

다중 패스 와이어 EDM 설정의 연속 패스에 대한 개념적 표면 거칠기 추세(고정된 사양이 아닌 일반 참조 범위).

차트를 왼쪽에서 오른쪽으로 읽으면 첫 번째 막대는 표면 품질보다 재료 제거 속도를 우선시하고 일반적으로 비교적 거친 절단 벽을 남기는 대략적인 절단 통과를 나타냅니다. 두 번째 막대는 방전 에너지가 감소하고 와이어가 얇은 표피층을 다듬어 거친 절단으로 인해 남겨진 치수 오류를 수정하는 첫 번째 마무리 과정을 반영합니다. 세 번째 및 네 번째 막대는 추가 마무리 또는 탈지 패스를 나타내며 각각 점진적으로 더 부드러운 배출 설정에서 점차적으로 더 적은 양의 재료를 제거합니다. 이것이 바로 표면 거칠기가 계속해서 하향 추세를 보이지만 각 단계에서 조금씩 개선되는 이유입니다. 이 패턴은 정밀 금형 공장이 더 거친 2차원 프로파일에 더 적합한 단일 패스 고속 설정보다는 여러 패스에서 와이어 재사용을 지원하는 중속 와이어 EDM 구성을 선호하는 이유입니다. 트레이드오프는 사이클 시간입니다. 마무리 패스를 추가할 때마다 가공 시간이 추가되므로 공장에서는 항상 사용 가능한 최대 패스 수를 항상 실행하는 대신 부품이 도면에서 요구하는 공차 및 마무리 등급에 도달하면 일반적으로 패스 추가를 중단합니다. 와이어 직경, 유전체 유체 상태 및 가공물 재료는 모두 각 막대가 닿는 위치에 정확히 영향을 미치므로 여기에 표시된 값은 특정 기계에 대한 고정 사양이 아닌 일반적인 참조 범위로 읽어야 합니다. 두껍거나 단단한 가공물 재료는 일반적으로 더 얇거나 부드러운 단면에 비해 동일한 마무리 등급에 도달하기 위해 더 많은 패스가 필요합니다. 예를 들어, 파팅라인 공차가 엄격한 플라스틱 사출 성형 부품을 생산하는 공장에서는 다운스트림 연마 시간이 비싸고 절단면 마감이 더 좋으면 수작업이 줄어들기 때문에 구체적으로 3개 이상의 마감 패스를 프로그래밍하는 경우가 많습니다. 초경 및 경화 공구강 가공은 유사한 논리를 따릅니다. 왜냐하면 이러한 단단한 재료는 방전 에너지에 더 민감하고 더 부드럽고 점진적인 마무리 순서의 이점을 얻을 수 있기 때문입니다. 꼭 맞는 어셈블리에 사용되는 공차가 높은 기계 부품은 치수 일관성이 다운스트림 어셈블리 수율에 직접적인 영향을 미치기 때문에 추가 패스 수를 정당화하는 경향이 있습니다. 궁극적으로 중속 와이어 EDM 기계에 프로그래밍된 패스 수는 실용적인 레버 작업자가 작업별로 작업을 조정하여 생산 일정이 허용하는 사이클 시간과 부품에 필요한 마감 등급의 균형을 맞추는 것입니다.

핵심 내용: 정밀 금형 작업은 일반적으로 중속 와이어 EDM 기계를 지향하며, 기계 자체가 아닌 다중 패스 프로그래밍이 궁극적으로 이 작업에서 요구하는 엄격한 공차와 마무리 등급을 제공하는 것입니다.

장기적인 기계 신뢰성을 위한 유지보수 지침

일관된 유지 관리는 와이어 EDM 침로더가 공장에서의 첫 달이 아닌 생산 기간 동안 위치 정확도를 유지할 수 있도록 해줍니다. 오염되거나 고갈된 유체는 방전 안정성, 표면 마감 품질 및 와이어 소비율에 직접적인 영향을 미치기 때문에 유전체 유체 상태는 특별한 주의가 필요합니다. 와이어 가이드와 접점은 지속적인 와이어 이동으로 인해 점차적으로 마모되므로 정기적인 검사를 통해 절단 품질이 일관되지 않거나 예상치 못한 와이어 파손이 발생하기 전에 교체가 필요한지 파악합니다. 작업대 레일과 볼 나사도 정기적인 청소와 윤활이 필요합니다. 왜냐하면 이러한 영역에 쌓인 잔해물은 일반적이고 점진적인 정확도 드리프트를 예방할 수 있는 원인이기 때문입니다.

아래 차트는 특정 시간에 따른 연구가 아닌 일반적인 작업장 관행을 기반으로 와이어 컷 EDM 기계에서 일상적인 유지 관리 시간이 일반적으로 소비되는 부분을 분석하므로 상점은 가장 자주 주의가 필요한 영역을 중심으로 유지 관리 일정을 계획할 수 있습니다.

일반적인 작업 범주 전반에 걸쳐 일상적인 유지 관리 시간을 일반적으로 할당합니다(예시적인 작업 관행 패턴).

유전성 유체 및 필터 서비스는 일상적인 유지 관리에 있어 가장 큰 비중을 차지하며, 이는 유체 청결도가 기계의 모든 절단에 얼마나 직접적인 영향을 미치는지 반영합니다. 여과를 무시하면 침식된 입자가 탱크를 통해 재순환되어 일관되지 않은 배출 동작을 유발할 수 있으며, 이는 고르지 않은 표면 마감이나 설명할 수 없는 와이어가 작업 도중에 끊어지는 현상으로 나타납니다. 와이어 가이드 및 장력 검사는 와이어 이동으로 인해 지속적인 기계적 마모가 발생하고 절단 경로를 따라 위치 정확도에 직접적인 영향을 미치기 때문에 두 번째로 중요합니다. 전기 접점 및 와이어 공급 검사는 성능이 저하된 접점으로 인해 특히 장기간 무인 작동 시 방전 타이밍을 불안정하게 만들 수 있는 저항 변화를 유발하므로 중요합니다. 베드 및 레일 청소는 일반적인 시간 점유율은 작지만 기계 정확도에 장기적으로 큰 영향을 미칩니다. 이러한 영역에 쌓인 잔해물은 명백한 결함보다는 느리고 진단하기 어려운 위치 이동을 유발하는 경향이 있기 때문입니다. 소프트웨어 및 교정 검사는 목록을 마무리하며 일반적으로 5개 범주 중 가장 빠르지만 장기간 건너뛰면 많은 작업에서 작은 오프셋 오류가 복합적으로 발생할 수 있습니다. 이러한 일반 할당을 중심으로 유지 관리 일정을 수립하는 공장에서는 단선이나 거부된 부품이 문제를 드러낸 후에만 대응하는 대신 생산을 중단하기 전에 발생하는 문제를 파악하는 경향이 있습니다. 각 범주에 소요되는 실제 시간은 작업장 환경, 수질, 작업 강도 및 주당 기계 작동 시간에 따라 달라질 수 있다는 점은 주목할 가치가 있습니다. 거의 연속적인 다중 교대 생산을 운영하는 작업장은 일반적으로 여기에 표시된 일반적인 패턴보다 더 자주 유전체 유체 및 필터를 서비스해야 합니다. 문서화된 유지 관리 로그와 제조업체가 권장하는 서비스 간격을 결합하면 고정된 달력 날짜에만 의존하기보다는 예약을 위한 가장 신뢰할 수 있는 기반을 제공합니다. 시운전 시 및 그 이후 정기적으로 위치 정확도 테스트는 누적된 마모가 부품 품질에 영향을 미치지 않았는지 확인하는 가장 직접적인 방법 중 하나입니다.

핵심 내용: 유전체 유체 관리와 와이어 가이드 검사는 일상적인 와이어 EDM 에로더 유지 관리 관심의 절반 이상을 차지하며, 둘 중 하나를 무시하는 것은 피할 수 있는 가동 중지 시간의 일반적인 원인입니다.

신뢰할 수 있는 와이어 방전가공기 제조업체 선택

와이어 EDM 침식기 제조업체 또는 공급업체를 평가할 때 상점에서는 일반적으로 사양 시트를 넘어 구매 후 기계가 어떻게 엔지니어링, 테스트 및 지원되는지 살펴봅니다. 여기서는 제조 공정의 일관성이 중요합니다. 동일한 공칭 사양으로 제작된 두 기계는 배송 전에 모든 장치에서 위치 정확도가 검증되지 않으면 현장에서 다르게 작동할 수 있기 때문입니다. 내부 연구, 개발 및 생산 능력을 갖춘 제조업체는 타사 하위 시스템에 전적으로 의존하기보다는 연속적인 제품 세대에 걸쳐 와이어 공급 제어, 가이드 헤드 관절 및 제어 소프트웨어를 개선하는 데 더 나은 위치에 있는 경우가 많습니다.

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. 는 특히 방전 가공 및 특수 처리 장비에 집중된 수년간의 경험을 바탕으로 이러한 종류의 전문화를 기반으로 구축된 제조업체의 한 예입니다. 회사의 제품 범위는 이 기사 전반에 걸쳐 논의된 범주에 걸쳐 있습니다. PS-C 및 DK77-BC 시리즈는 중속 와이어 절단 EDM 요구 사항을 다루고, DK77-A 및 DK77-B 시리즈는 고속 와이어 절단 애플리케이션을 다루며, DK77-D 시리즈는 대형 테이퍼 와이어 절단 작업을 위해 제작되었습니다. 회사에서 생산한 각 공작 기계는 공장에서 출고되기 전에 위치 정확도 테스트를 거칩니다. 이는 이 기사의 앞부분에서 정확도 검증이 장기적인 신뢰성에 중요한 이유에 대해 업계에서 제시한 광범위한 요점을 반영합니다. 이 회사의 제품은 전국적으로 유통되며 일부 모델은 동남아시아, 서아시아, 유럽 및 미주 전역의 고객에게 도달하여 다양한 운영 환경 및 부품 응용 분야에서 와이어 EDM 침식기를 지원하는 경험을 제공합니다.

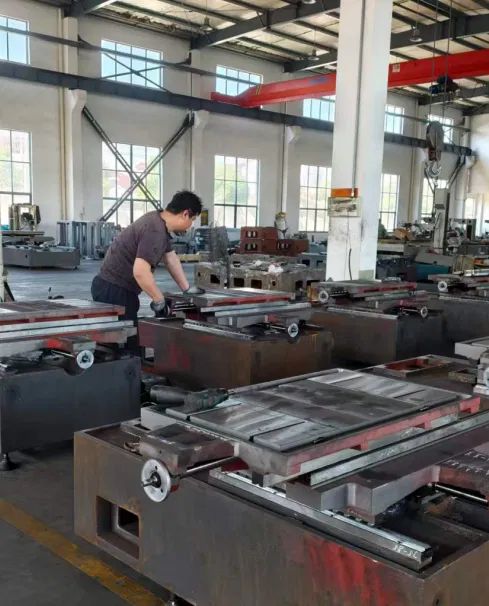

최종 조립 및 정확도 테스트에 앞서 생산 현장에서 머신 베드를 장착하고 점검하고 있습니다.

공급업체를 비교하는 상점의 경우, 한 제조업체의 중속, 고속 및 대형 테이퍼 범주를 포괄하는 이러한 종류의 집중된 제품 범위는 시간이 지남에 따라 부품 혼합이 발전할 것으로 예상하는 상점의 소싱을 단순화할 수 있습니다. 도매업체 또는 유통업체에 대한 공급업체 역할도 하는 와이어 EDM 침식기 제조업체는 설치된 기계의 광범위한 기반에 대한 피드백을 통해 이점을 얻을 수 있으며, 이는 결과적으로 지속적인 제품 개선에 대한 정보를 제공할 수 있습니다. 와이어 EDM 장비 공급업체를 평가하는 상점은 위치 정확도 테스트 절차에 대해 구체적으로 문의해야 합니다. 왜냐하면 이 단일 품질 관리 단계는 기계가 작업 현장에 도달한 후 얼마나 일관되게 작동하는지에 큰 영향을 미치기 때문입니다.

귀하의 응용 분야에 적합한 와이어 EDM 기계를 선택하는 방법 올바른 와이어 EDM 기계를 선택하는 방법은 절단 속도나 기계 가격 이상의 영향을 받습니다. 이상적인 구성은 공작물 재료, 필요한 정확도, 부품 형상, 생산량 및 장기 제조 목표와 일치해야 합니다. 다양한 산업과 응용 분야에는 다양한 Wire EDM 솔루션이 필요하므로 구매 결정을 내리기 전에 기계 시리즈 간의 차이점을 이해하는 것이 필수적입니다. 정밀 금형 제조의 경우: 중속 와이어 EDM 선택 정밀 인서트, 펀치, 다이 및 복잡한 툴링 부품을 생산하는 금형 제조업체의 경우 일반적으로 중속 와이어 EDM 기계가 선호됩니다. 중속 와이어 EDM 기계는 다중 절단 패스를 사용하여 뛰어난 표면 조도 및 치수 정확도와 가공 효율의 균형을 유지합니다. 고객이 안정적인 정밀도, 연마 작업 감소, 일관된 가공 품질을 요구하는 응용 분야에 적합합니다. 일반적인 응용 분야는 다음과 같습니다. · 정밀 금형 · 스탬핑 다이 · 플라스틱 사출 금형 부품 · 고공차 기계 부품 · 초경 및 경화강 가공 POOSN PSC 시리즈 중속 와이어 EDM 기계는 정밀 제조 환경에서 더 높은 가공 품질과 안정적인 성능이 필요한 고객을 위해 설계되었습니다.
