항공우주용 와이어 EDM: 중요 부품의 정밀 절단 가이드

귀하의 작업장은 인코넬 718 터빈 블레이드 잠금 플레이트 배치, 티타늄 방화 씰 스택, 랜딩 기어 단조 금형용 경화 D2 인서트 세트를 받습니다. 도면에는 ±0.005mm 범위의 프로파일 공차, Ra 0.8μm보다 우수한 표면 마감, 미세 균열이 없는 재주조 층이 요구됩니다. 생산 일정에는 7일이 소요됩니다.

이와 같은 요구 사항은 와이어 EDM이 항공우주 제조에서 안정적인 위치를 차지하는 이유입니다. 와이어 컷 EDM 또는 WEDM이라고도 불리는 와이어 EDM은 유전체 유체에서 제어된 전기 방전을 통해 재료를 제거하므로 가공물의 경도와 인성이 밀링이나 연삭을 제한하는 방식으로 공정을 제한하지 않습니다. 가장자리 도구로 절단하기 어렵거나 불가능한 재료도 완성된 프로파일로 절단할 수 있습니다. 항공우주 산업에서는 버(burr), 공구 편향 및 연삭 번이 허용되지 않는 전나무 슬롯, 냉각 기능, 정밀 브래킷, 씰 링 및 얇은 벽 하우징에 대해 수십 년 동안 이 프로세스를 사용해 왔습니다.

이 가이드에서는 공차, 표면 마감 및 표면 무결성의 실제 한계가 있는 항공우주 재료에서 공정이 어떻게 작동하는지, 특정 부품군에 대해 고려할 가치가 있는 기계 등급, 주문하기 전에 확인해야 할 사항(자체 재료에 대한 절단 테스트 포함)을 다룹니다.

항공우주 부품에 와이어 EDM이 사용되는 이유

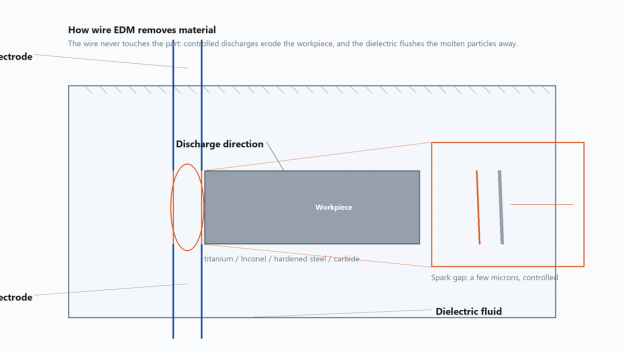

와이어 EDM은 얇은 전류가 흐르는 와이어 전극과 작업물 사이에서 각각의 방전을 발생시키며, 절단 영역은 유전체 유체에 잠겨 있습니다. 와이어는 결코 부품에 닿지 않으며, 스파크 갭은 몇 마이크론 이내로 유지되며, 유전체는 용융된 입자를 운반합니다. 절삭력이 본질적으로 0이기 때문에 얇은 벽이 구부러지지 않고, 섬세한 부분이 찢어지지 않으며, 부서지거나 부러질 가장자리 도구가 없습니다. 이것이 CNC 와이어 EDM 기계가 기계적 부하로 인해 왜곡될 부품에 자연스럽게 어울리는 이유입니다.

항공우주 작업에서는 네 가지 특성이 가장 중요합니다.

• 재료의 경도는 장벽이 아닙니다. 완전히 경화된 공구강 인서트, 주조 인코넬 하우징 및 소결 초경 마모 패드를 동일한 기계에서 절단할 수 있습니다. 변화하는 것은 실현 가능성이 아니라 달성 가능한 이송 속도입니다.
• 열영향부가 얇습니다. 각 방전은 마이크로초만 지속되고 유전체는 표면을 즉시 냉각시키기 때문에 영향을 받는 층은 레이저나 플라즈마 절단보다 훨씬 얇습니다.
• 기계적 버가 없습니다. 리캐스트 레이어는 윤곽선을 따라 균일하며 손으로 마무리하는 대신 트림 패스로 제어할 수 있습니다.
• 스택 절단이 실용적입니다. 여러 개의 얇은 시트를 함께 고정하고 하나의 스택으로 절단할 수 있어 씰 플레이트와 심의 생산성이 향상됩니다.

각각의 새로운 부품에 대해 항공우주 생산 계획에서는 제작 또는 구매 및 프로세스 비교를 실행합니다. 가장 일반적인 비교는 동일한 형상에 대한 CNC 밀링, 레이저 절단 및 연마 워터젯에 대한 와이어 EDM입니다.

와이어 EDM에 적합한 항공우주 재료

항공우주 제조에서는 좁은 범위의 고성능 합금 계열을 사용하며, 티타늄 합금, 니켈 기반 초합금, 고강도강, 초경 공구 재료 및 알루미늄 기체 합금 등 대부분은 기존 방법으로 가공하기 어렵습니다. 각 그룹은 EDM 간격에서 다르게 동작하며 이러한 차이는 이송 속도, 와이어 장력 및 플러싱 설정에 영향을 미칩니다. 금속 절단 EDM 기계는 절단 모서리에 의존하지 않으므로 경도로 인해 절단 모서리가 차단되지는 않습니다. 그러나 열 전도성, 융점 및 재료가 다시 굳는 방식은 여전히 ​​결과를 형성합니다.

아래 표에는 몰리브덴 와이어 전극과 표준 절단 매개변수를 사용하는 중속 및 고속 WEDM 장비에서 이러한 재료가 일반적으로 어떻게 반응하는지 요약되어 있습니다.

생산 계획에서는 상대적인 초벌 속도가 중요합니다. 아래 순위는 정성적이며 측정된 값이 아닌 계획 지침으로 제공됩니다. 실제 결과는 공작물 높이, 와이어 직경, 플러싱 조건 및 발전기 설정에 따라 달라집니다.

이 순위는 실질적인 결과를 가져옵니다. 알루미늄 작업은 동급의 카바이드 작업보다 몇 배 더 빠르게 실행될 수 있습니다. 동일한 차이가 기계 선택에 영향을 줍니다. 주로 초합금을 절단하는 작업장은 미세한 펄스 제어와 강력한 와이어 드라이브의 이점을 누리는 반면, 알루미늄과 강철을 절단하는 작업장은 더 높은 처리량으로 더 간단한 기계를 실행할 수 있습니다. 또한 항공우주 분야에서 다중 절단 전략이 표준인 이유를 설명합니다. 첫 번째 절단으로 모양이 결정되고, 1~2개의 트림 패스가 마감을 개선하고 재성형 레이어의 대부분을 제거합니다. 티타늄 및 인코넬 부품의 경우 이러한 트림 패스는 종종 거부된 부품과 승인된 부품 간의 차이입니다.

매개변수 설정 전 4가지 실제 참고 사항:

• 절단된 티타늄 분말은 연마성이 있습니다. 유전체를 조심스럽게 필터링하고 일정에 따라 필터 매체를 교체하십시오.
• 니켈 기반 초합금은 절단이 지연되면 가공 경화될 수 있습니다. 플러싱 압력을 안정적으로 유지하고 갭 전압을 관찰하십시오.
• 와이어 마모로 인한 테이퍼를 방지하려면 새 와이어 또는 거의 새 와이어로 초경을 절단해야 합니다.
• 적층된 알루미늄 부품의 경우 희생 상단 시트를 추가하여 와이어 입구 손상으로부터 첫 번째 레이어를 보호합니다.

와이어 EDM과 CNC 밀링, 레이저 절단 및 워터젯

이 표에서 중요한 점은 와이어 EDM이 모든 라인에서 승리한다는 것이 아닙니다. 크고 부드러운 소재 포켓의 경우 밀링이 더 빠른 경우가 많으며, 표면 마감이 중요하지 않은 매우 두꺼운 판의 경우 워터젯이 선호됩니다. 와이어 EDM은 부품이 얇고 복잡하거나 경화 재료로 제작되었거나 여러 레이어에서 가장자리 품질이 동일해야 하는 스택으로 절단된 경우에 가장 좋습니다.

실제로 항공우주 부품은 여러 공정을 결합하여 생산되는 경우가 많습니다. 부품을 밀링하여 벌크 재료를 제거하고, 열처리한 후 최종 모양으로 와이어를 절단할 수 있습니다. 이 하이브리드 경로는 사이클 시간을 단축하고 경도에 따른 특성의 정밀도를 유지합니다. 첫 번째 설정 후 프로세스가 무인으로 실행되기 때문에 한 명의 운영자가 사용량이 적은 시간 동안 여러 기계를 감독할 수 있어 기계 활용도가 향상됩니다.

공차, 표면 마감 및 표면 무결성

항공우주 도면은 치수 정확성, 표면 거칠기, 야금학적 무결성이라는 세 가지 표면 관련 특성을 제어합니다. Wire EDM은 주로 패스 수를 통해 이러한 문제를 해결합니다. 첫 번째 패스는 대략적인 컷입니다. 각 후속 패스는 오프셋을 사용하여 더 낮은 에너지로 실행되며 마감을 개선하고 대부분의 재캐스트 레이어를 제거합니다. 제어 시스템은 모든 패스에 대해 동일한 와이어 경로를 유지하므로 패스 간 변경 사항은 펄스 에너지, 오프셋 및 공급 속도입니다.

특정 부품에 필요한 패스 수와 달성 가능한 마감은 기계, 재료, 공작물의 강성 및 생성기 설정에 따라 다릅니다. 이것이 바로 자신의 공작물에 대한 절단 테스트가 이를 확인하는 실제적인 방법인 이유입니다. 참고로 POOSN이 발표한 시리즈 기준은 가공 정확도가 0.02mm이고 최신 반복에서는 최대 ±0.012mm이며 표면 거칠기는 Ra ≤ 1.2μm입니다.

표면 무결성은 항공우주 와이어 EDM을 일반 와이어 절단과 구분하는 요소입니다. 재주조 층(백색 층)은 거친 통과 후 절단 가장자리에 남겨진 얇은 재응고 필름입니다. 업계에서는 펄스 에너지에 따라 대략 15~30μm 정도의 흰색 층을 남기는 러프 컷이 종종 보고됩니다. 트림 절단은 일반적으로 약 5μm 미만으로 가져오고 미세한 마무리는 다시 낮아집니다. 해당 층에 미세 균열이 포함되어 있으면 터빈 디스크나 구조 브래킷의 피로 시작 지점이 될 수 있습니다. 실제 결과는 정확한 수치와 관계없이 동일합니다. 인증된 항공우주 부품은 일반적으로 초벌 절단 후 최소한 하나의 트림 패스를 가져야 하며, 허용 가능한 백색층 한계는 구매 주문서 또는 도면에 정의되어야 합니다.

구매자는 새로운 공정이나 재료가 자격을 갖추었을 때 야금학적 평가를 요청해야 합니다. 표준 관행은 부품을 절단하고, 단면을 연마 및 에칭하고, 현미경으로 가장자리를 검사하고 결과를 기록하는 것입니다. 평가는 초도품 검사 보고서의 일부가 되며 프로그램 기간 동안 유지됩니다.

테이퍼 절단은 표면 무결성에 영향을 미칩니다. 와이어가 비스듬히 흐르면 한쪽 면의 방전 경로가 길어지고 이로 인해 국부 마감이 변경되고 내부 반경의 가장자리가 더 무뎌질 수 있습니다. 큰 테이퍼 각도용으로 설계된 기계는 와이어 가이드를 작업물에 가깝게 유지하고 양쪽에서 일관된 플러싱을 유지함으로써 이를 줄입니다. 이는 각진 씰 랜드 및 유사한 기능에 중요한 세부 사항입니다. 부품에 큰 테이퍼 각도가 필요한 경우 큰 테이퍼 WEDM 기계가 필요할 수 있습니다. 표준 기계에서는 테이퍼 기능이 훨씬 작습니다.

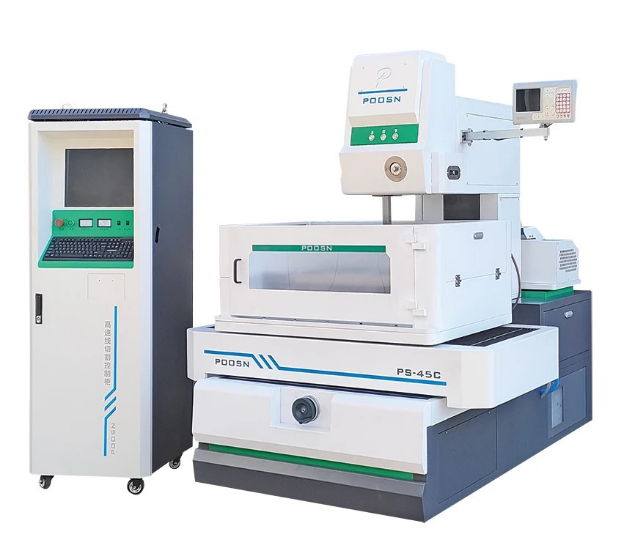

항공우주용 와이어 EDM 기계를 선택하는 방법

항공우주 작업에서는 고속 와이어 EDM, 중속 와이어 EDM 및 대형 테이퍼 와이어 EDM의 세 가지 등급의 와이어 EDM 기계가 일반적입니다. 중속 기계는 정확성, 마감 및 운영 비용의 균형을 유지하기 때문에 엄격한 공차와 제어된 표면 마감이 필요한 비행 하드웨어에 적합한 옵션으로 간주되는 경우가 많습니다. 고속 기계는 거친 절단, 툴링 준비 및 저렴한 프로토타입 제작에 여전히 유용합니다. 대형 테이퍼 기계는 형상 자체가 가파른 각도를 요구하는 경우에 사용됩니다. 올바른 선택은 부품 조합에 따라 달라지므로 단일 사양 수치가 아닌 작업부터 선택해야 합니다.

작업 봉투부터 시작하십시오. 항공우주 부품은 놀라울 정도로 클 수 있습니다. 예를 들어 티타늄 프레임 부재의 너비는 1미터 이상일 수 있습니다. 그러나 대부분의 정밀 부품은 중간 크기 크기에 편안하게 맞습니다. 아래 체크리스트는 견적을 비교할 때 사용하는 것이 좋습니다.

• 봉투 크기, 재질, 테이퍼 각도 및 필요한 마감 처리와 함께 모든 부품군을 나열합니다.
• 한 대의 기계와 두 대의 기계 중 하나를 결정하려면 월별 절단 미터를 계산하십시오.
• 안정적인 자동 와이어 스레딩을 포함하여 기계가 무인으로 작동할 수 있는지 확인하십시오.
• 주문하기 전에 실제 재료와 형상에 대한 절단 테스트를 요청하십시오.
• 공급업체 간 교육 프로그램과 예비 부품 응답 시간을 비교하세요.

기계 등급 외에도 구성이 중요합니다. 유리 스케일 피드백을 갖춘 고정밀 서보 축, 자동 와이어 장력 제어, 열 안정성을 위한 유전체 냉각 장치, 서비스가 용이한 필터 시스템입니다. 또한 많은 구매자는 재료별로 정리된 저장된 매개변수 라이브러리를 요청하므로 작업자는 모든 새 합금에 대해 설정을 다시 구성할 필요가 없습니다. 고정밀 와이어 EDM은 하나의 부품 번호가 아닙니다. 이는 기계적 정렬, 제어 품질 및 간격 상태를 판독하는 작업자의 능력의 조합입니다.
