DKD 대형 커팅 테이퍼 WEDM이 정밀 가공의 돌파구가 된 이유는 무엇입니까?

DKD 대형 커팅 테이퍼 WEDM이 정밀 가공의 돌파구가 된 이유는 무엇입니까?

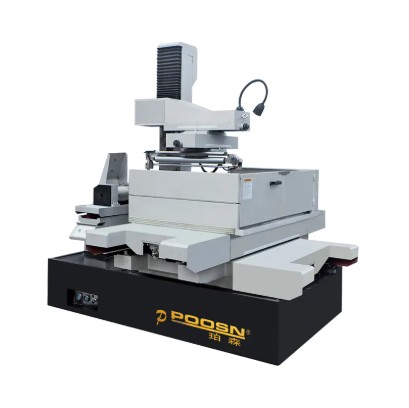

는 DKD 대형 커팅 테이퍼 와이어 EDM 단일 설정으로 와이어 방전 가공이 수행할 수 있는 작업을 근본적으로 확장하므로 정밀 가공의 획기적인 발전입니다. 500mm보다 큰 작업물에서 최대 ±45°의 테이퍼 각도를 달성하고, 3,000kg을 초과하는 작업 부하에서 ±0.003mm 이내의 위치 정확도를 유지하며, 적응형 방전 제어를 통해 와이어 파손을 최대 60%까지 줄입니다. — 기존의 WEDM 기계가 동시에 복제할 수 없는 기능입니다. 항공우주, 대형 금형 제작, 압출 툴링 및 대형 금형 생산 분야의 제조업체에게 이 기계는 단순히 기존 솔루션을 개선하는 것이 아닙니다. 이는 치수 무결성이나 표면 품질을 손상시키지 않고 이전에는 불가능했던 형상과 공작물 스케일을 제조 가능하게 만듭니다.

는 significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

이 기사에서는 DKD 대형 절단 테이퍼 WEDM을 진정한 엔지니어링 혁신으로 만드는 기술 및 실제 차원을 각각 검토합니다. 기계의 구조 설계, 테이퍼 절단 시스템, 제어 인텔리전스, 플러싱 기술, 와이어 관리, 적용 적합성 및 총 소유 비용을 구체적 데이터 및 생산 사례와 함께 다룹니다.

는 Core Problem: Why Large-Taper WEDM Has Always Been Difficult

DKD 기계가 달성한 성과를 평가하려면 오랫동안 대형 테이퍼 WEDM을 어렵게 만든 엔지니어링 과제를 이해하는 것이 좋습니다. 와이어 EDM은 가는 와이어 전극과 가공물 사이의 제어된 전기 방전을 사용하여 전기 전도성 물질을 침식하는 방식으로 작동합니다. 와이어는 작업물과 직접 접촉하지 않습니다. 유전체 유체로 채워진 작은 틈으로 와이어가 분리되고 빠르고 정확한 시간에 맞춰진 전기 펄스에 의해 방출되는 에너지를 통해 재료 제거가 발생합니다.

와이어가 완벽하게 수직으로 유지되면 이 프로세스가 잘 이해되고 제어가 가능해집니다. 방전 간격은 와이어 길이를 따라 균일하고 플러싱은 대칭이며 절단 형상은 예측 가능합니다. 그러나 테이퍼를 자르기 위해 와이어를 기울이면 모든 것이 달라집니다. 간격 형상이 비대칭이 됩니다. 즉, 와이어의 진입점과 종료점이 수평으로 오프셋되며 때로는 키가 큰 가공물에서 수십 밀리미터씩 오프셋됩니다. 경사진 와이어를 따라 방전 분포가 고르지 않게 됩니다. 유전체 유체가 각진 절단 영역으로 균일하게 향할 수 없기 때문에 세척 효과가 급격하게 떨어집니다. 윤곽 작업 중 테이퍼 각도가 변경됨에 따라 와이어 경로의 모양이 바뀌기 때문에 와이어 장력을 유지하기가 더 어려워집니다.

높이가 100mm인 공작물에서 15° 테이퍼는 와이어 입구와 출구 사이에 약 27mm의 수평 오프셋을 생성합니다. 그것은 관리 가능합니다. 테이퍼가 30°이고 높이가 500mm인 공작물의 경우 수평 오프셋은 290mm에 가깝습니다. 그 규모에서는 문제가 극적으로 복잡해집니다. 와이어는 자체 장력 비대칭으로 휘어집니다. 방전은 고르게 분포되지 않고 와이어의 중간점에 집중됩니다. 노즐에 가해지는 플러싱 압력은 절단 영역 중앙에 거의 도달하지 않습니다. 표면 마감이 저하되고 기하학적 정확도가 떨어지며 와이어 파손률이 높아집니다.

이것이 바로 대부분의 WEDM 제조업체가 역사적으로 테이퍼 기능을 적당한 각도(일반적으로 ±3° ~ ±15°)와 적당한 공작물 높이로 제한한 이유입니다. 표준 기계를 사용하여 이러한 한계를 넘어서면 치수 오류, 거친 표면 마감, 잦은 와이어 끊김, 중요 부품의 피로 성능을 손상시킬 만큼 두꺼운 레이어 재절단 등 예측할 수 없는 결과가 발생합니다. DKD 대형 절단 테이퍼 WEDM은 점진적인 개선이 아니라 대형 테이퍼 절단 요구 사항을 중심으로 기계를 처음부터 다시 설계하여 이러한 문제를 해결하도록 특별히 설계되었습니다.

구조적 기초: 기계 베이스 및 프레임 엔지니어링

정밀 가공은 기계의 구조적 기초부터 시작됩니다. 기계 프레임의 진동, 열팽창 또는 기계적 편향은 절단 와이어의 위치 오류로 직접 변환됩니다. 무거운 공작물에 대한 대형 테이퍼 절삭의 경우 절삭력(밀링이나 연삭에 비해 절대적인 측면에서는 작지만)이 넓은 기계 작업 범위에 걸쳐 비대칭적으로 작용하여 표준 주철 프레임이 적절하게 저항할 수 없는 모멘트를 생성하기 때문에 이는 특히 중요합니다.

는 DKD machine uses a 화강암 복합 기계 베이스 이는 기존의 주철 구조에 비해 몇 가지 중요한 이점을 제공합니다. 화강암 복합재는 주철보다 약 8~10배 높은 특정 감쇠 계수를 가지고 있습니다. 즉, 작업장 바닥, 근처 기계 또는 기계 자체 서보 드라이브의 진동이 구조를 통해 공명하여 완성된 부품의 표면 물결로 나타나는 것보다 훨씬 더 빨리 흡수됩니다.

는rmal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

는 column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

는 combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

는 UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

는 taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

는 DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with 선형 모터 드라이브 U축과 V축 모두에서. 선형 모터는 볼스크류 드라이브의 백래시, 컴플라이언스 및 열 민감도를 제거하여 0.1μm의 위치 결정 분해능과 0.5μm 이상의 양방향 반복성을 제공합니다. 테이퍼 각도가 지속적으로 변경되는 윤곽 작업 중에 UV 축은 XY 축이 곡선과 모서리를 통과할 때 올바른 와이어 경사를 유지하기 위해 초당 수백 번의 작은 위치 수정을 실행해야 하기 때문에 이것이 중요합니다. UV 축 반응의 지연이나 부정확성은 완성된 부품 표면의 기하학적 편차로 나타나는 테이퍼 각도 오류를 생성합니다.

는 wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

는 UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

적응형 펄스 발생기: 다양한 조건에서 방전 안정성 유지

는 electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

는 DKD machine incorporates an 적응형 펄스 발생기 이는 기존 EDM 펄스 발생기와 근본적으로 다른 원리로 작동합니다. 고정된 펄스 파형을 제공하고 작업자가 주어진 재료 및 형상에 적합한 매개변수를 선택하도록 하는 대신 적응형 발생기는 수 메가헤르츠의 샘플링 속도로 방전 갭 전압, 전류 및 타이밍 특성을 지속적으로 모니터링합니다. 이 실시간 데이터를 사용하여 각 개별 방전을 생산적인 스파크, 단락, 아크 또는 개방 간격으로 분류하고, 펄스 단위로 펄스 타이밍, 에너지 및 극성을 조정하여 유해한 아크 현상을 제거하는 동시에 생산적인 스파크의 비율을 최대화합니다.

잔해 배출 효율은 와이어 길이에 따라 크게 달라지기 때문에 이 기능은 대형 테이퍼 절단 중에 특히 중요합니다. 플러싱 노즐이 있는 입구 및 출구 지점 근처에서 잔해물이 효율적으로 제거되고 틈이 깨끗하게 유지됩니다. 긴 경사 와이어의 중간 부분에서는 잔해 축적이 더 높고 국부적인 간격 조건은 단락되는 경향이 있습니다. 적응형 발생기는 개별 펄스의 전압 특성에서 이러한 국지적 단락 경향을 감지하고 해당 방전 영역에서 펄스 에너지를 일시적으로 줄여 반응하여 와이어 파손을 유발할 수 있는 전도성 잔해 브리지의 축적을 방지합니다.

는 practical result is that 라지 테이퍼 모드의 절삭 속도는 직선 절삭 속도의 85~90%로 유지됩니다. 동일한 재료 및 와이어 직경에 대해 - 기존 기계에 비해 크게 개선되었습니다. 기존 기계는 와이어 파손을 방지하기 위해 작업자가 수동으로 펄스 에너지를 줄여야 하기 때문에 20° 이상의 테이퍼 각도에서 작동할 때 절단 속도가 40~60% 손실되는 경우가 많습니다. 또한 적응형 발전기를 사용하면 탄화물 및 다결정 다이아몬드 복합재와 같이 방전 불안정에 특히 민감한 재료를 비적응형 기계에서는 불가능한 테이퍼 각도로 절단할 수 있습니다.

양방향 고압 플러싱: 큰 테이퍼 각도에서 이물질 문제 해결

침식된 입자를 제거하고, 와이어와 가공물을 냉각하고, 간격 청결도를 유지하기 위해 절단 영역에 유전체 유체를 전달하는 프로세스인 플러싱은 WEDM 성능에서 가장 과소평가되는 요소 중 하나입니다. 직선 절단에서는 세척이 간단합니다. 상부 및 하부 노즐은 와이어와 동축이고 유체는 틈새를 통해 위에서 아래로 대칭적으로 흐릅니다. 테이퍼 각도가 증가함에 따라 이러한 대칭성은 점진적으로 무너지고 플러싱 효율성은 급속히 저하됩니다.

500mm 공작물의 45° 테이퍼에서 상부 노즐은 수평면에서 하부 노즐로부터 거의 500mm 오프셋됩니다. 입구 지점의 상부 노즐에서 배출된 유체는 경사 절단의 출구 지점에 도달하지 않습니다. 이는 경사진 와이어 경로를 따라 흐르며 작업물의 측벽에 있는 틈을 통해 빠져나갑니다. 기울어진 와이어의 중앙 영역은 심각한 플러싱 기아 상태에서 작동하여 잔해물 축적, 국부적인 과열, 두꺼운 재주조 층 및 궁극적으로 와이어 파손을 유발합니다.

는 DKD machine addresses this with a 양방향 가변 압력 플러싱 시스템 여기에는 제트 방향을 실제 와이어 경사각과 일치시키기 위해 회전할 수 있는 독립적으로 제어되는 상부 및 하부 노즐이 포함됩니다. 고정 노즐처럼 유체를 수직으로 아래쪽으로 분사하는 대신 DKD 노즐은 유체를 와이어 축을 따라 방향을 지정하도록 회전하여 제트가 작업물 측벽에 대해 분산되지 않고 경사진 절단 영역으로 침투하도록 합니다.

방향 제어 외에도 플러싱 압력은 공작물 높이, 재료 유형, 테이퍼 각도 및 현재 절단 단계에 따라 0.5bar에서 18bar 사이에서 CNC에 의해 자동으로 조정됩니다. 잔해량이 많은 황삭 절단 시 압력을 높여 틈새 청결을 유지합니다. 표면 무결성이 중요한 마무리 절단 과정에서는 표면 거칠기를 저하시키는 유압으로 인한 와이어 진동을 방지하기 위해 압력이 감소됩니다. 이러한 동적 압력 관리는 펄스 발생기의 적응형 제어와 조화를 이루어 두 시스템이 간격 조건의 변화에 ​​동시에 반응하도록 합니다.

는 result is a 3μm 미만의 재주조 층 두께 최대 테이퍼 각도에서도 마찬가지입니다. 이는 항공우주 등급 부품 사양의 표면 무결성 요구 사항을 충족하고 대부분의 응용 분야에서 사후 EDM 표면 처리가 필요하지 않은 값입니다. 큰 테이퍼 각도로 작동하는 기존 기계에서는 재주조 층 두께가 15~20μm를 초과하는 경우가 많으므로 추가 연삭 또는 연마 작업이 필요하므로 시간과 비용이 추가됩니다.

는 dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

와이어 관리 시스템: 장력 제어, 스레딩 및 소비 효율성

와이어 전극 관리는 와이어가 공급 스풀에서 가이드 시스템을 통해 공급되는 방식부터 테이크업 메커니즘까지 모든 것을 포괄하며 절단 품질, 기계 가동 시간 및 운영 비용에 직접적인 영향을 미칩니다. 대형 테이퍼 절단에서는 경사진 와이어 경로가 불균일한 장력 분포를 생성하기 때문에 직선 절단보다 와이어 관리가 더 까다롭습니다. 장력은 가이드 근처의 굽힘 지점에서 더 높고 중간 스팬에서 더 낮습니다. 장력이 정밀하게 제어되지 않으면 와이어는 완성된 부품에 주기적인 표면 패턴으로 나타나는 특정 주파수에서 공명합니다.

는 DKD machine uses a 폐쇄 루프 와이어 장력 제어 시스템 상부 가이드의 실제 와이어 장력을 측정하고 이 정보를 서보로 제어되는 장력 롤러에 공급하는 로드셀 센서를 사용합니다. 시스템은 스풀 직경이 감소하고 와이어 풀림 역학이 변경되는 경우에도, 그리고 다양한 테이퍼 각도에 따라 와이어 경로 형상이 변경되는 경우에도 스풀 전체에 걸쳐 설정점의 ±0.3N 이내에서 와이어 장력을 유지합니다. 이 수준의 장력 일관성은 기존 기계의 기계적 장력 장치가 달성할 수 있는 것보다 약 3배 더 엄격합니다.

는 wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

와이어 소비는 생산 WEDM 환경에서 상당한 운영 비용입니다. 지속적으로 작동하는 일반적인 대형 WEDM 기계는 주당 15~25kg의 와이어를 소비할 수 있으며 비용은 와이어 유형에 따라 킬로그램당 $15~$30입니다. DKD 기계의 장력 최적화 및 적응형 방전 제어는 불필요한 와이어 전진(불안정한 방전 조건으로 인해 기계가 절단에 실제로 필요한 것보다 더 빠르게 새로운 와이어를 공급하는 현상)을 줄입니다. 생산 설비의 현장 데이터는 다음과 같습니다. 와이어 소비량 22~31% 감소 이러한 제어 장치가 없는 기계와 비교하면 연간 5,000시간을 작동하는 기계에서 와이어 유형 및 가격에 따라 연간 $8,000~$15,000의 와이어를 절약할 수 있습니다.

는 machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

CNC 제어 시스템: 지능, 자동화 및 프로그래밍 효율성

는 CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

는 control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

는 control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

는 control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

는 control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that 새 부품의 프로그래밍 시간이 60~70% 단축됩니다. 수동 매개변수 선택과 반복적인 테스트 컷이 필요한 기존 WEDM 제어와 비교됩니다.

성능 비교: DKD 대형 커팅 테이퍼 WEDM과 산업 표준

는 following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

는 data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

산업 응용 분야: DKD 기계가 진정한 제조 이점을 창출하는 곳

는 DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

항공우주 및 방위 부품 제조

항공우주 부품에는 정확한 구배 각도, 특히 터빈 블레이드 루트 형태, 구조용 브래킷 및 기체 부착 장치를 갖춘 복잡한 외부 프로파일이 필요한 경우가 많습니다. 이러한 구성 요소는 인코넬 718, 티타늄 Ti-6Al-4V 및 고강도 공구강과 같은 재료로 제조되는 경우가 많습니다. 이러한 재료는 모두 기존 기계 가공에 까다로우며 EDM에 이상적으로 적합합니다. DKD 기계는 인코넬 718의 ±45° 테이퍼를 500mm 높이에서 ±0.003mm 정확도로 절단하고 3μm 이하의 재주조 층을 절단할 수 있다는 것은 이전에 필요했던 여러 고정 작업 없이 단일 설정으로 터빈 블레이드 전나무 뿌리 프로파일을 절단할 수 있음을 의미합니다. 한 항공우주 공급업체는 터빈 디스크 슬롯의 작업 수를 4개(황삭 밀링, 반정삭 밀링, EDM 및 연삭)에서 2개(황삭 밀링 및 DKD WEDM)로 줄여 전체 부품 사이클 시간을 38% 단축했다고 보고했습니다.

헤비 스탬핑 다이 및 프로그레시브 다이 제조

자동차 차체 패널 및 구조 부품용 프로그레시브 스탬핑 다이는 공작물 크기, 재료 경도 및 기하학적 복잡성 측면에서 가장 까다로운 WEDM 애플리케이션 중 하나입니다. 다이 플레이트는 일반적으로 두께가 400~600mm이고 HRC 58~62로 경화되며 정확한 테이퍼형 펀치 및 다이 간격이 필요합니다. 블랭크 고정 기능과 트림 섹션을 위해 테이퍼 각도가 20~30°인 경우가 많습니다. 기존 기계에서 이러한 테이퍼 기능을 사용하려면 고정 장치 방향이 서로 다른 여러 설정이 필요하며 각각 고유한 위치 오류 누적이 발생합니다. DKD 기계는 단일 공작물 방향으로 모든 테이퍼 형상을 절단하여 형상 간의 공간 관계를 ±0.003mm 이내로 유지하고 다중 설정 접근 방식에서 다이 불일치의 주요 원인인 0.01~0.02mm 고정 장치 재배치 오류를 제거합니다.

압출 다이 툴링

알루미늄 및 구리 압출 다이는 고유한 과제를 제시합니다. 다이 프로파일은 베어링 표면, 릴리프 각도 및 동일한 다이 블록 내의 다양한 깊이에서 다양한 테이퍼 각도를 요구하는 용접 챔버 형상을 통합해야 하며 다이 블록의 두께는 150~400mm일 수 있습니다. 절단 경로를 따라 가변 테이퍼 각도를 지정하는 DKD 기계의 기능과 공작물 높이 기능이 결합되어 단일 설정에서 모든 테이퍼 기능을 갖춘 완전한 압출 다이를 가공할 수 있는 유일한 WEDM 플랫폼이 됩니다. 창 프레임 섹션과 구조 프로파일을 생산하는 알루미늄 프로파일 압출 제조업체의 경우 이 기능을 통해 테이퍼가 중요한 다이 기능을 전문 EDM 작업장에 아웃소싱할 필요가 없어져 작업을 내부로 가져오고 다이 배송 시간이 40~50% 단축됩니다.

의료기기 및 임플란트 툴링

의료 기기 툴링(정형외과용 임플란트용 금형, 최소 침습 기구용 절단 도구, 이식 가능한 패스너 부품용 다이)에는 제조 시 가장 엄격한 치수 공차 및 표면 무결성 표준이 필요합니다. 코발트 크롬 및 티타늄 합금의 임플란트 구성 요소는 생체 적합성에 대한 ISO 5832 표준을 충족해야 하며, 이는 무엇보다도 재주조 층 두께를 제한하고 특정 표면 거칠기 값을 요구합니다. 이러한 재료에 대한 DKD 기계의 3μm 미만 재주조 층과 Ra 0.2μm 표면 마감 기능은 기존 EDM 이후 현재 표준 관행인 연마 및 에칭 작업 없이 공구를 드로잉 공차까지 전달하여 공구당 후처리 시간을 4~8시간 절약할 수 있음을 의미합니다.

무인운전 및 생산 효율성

정밀 공작 기계가 생산 환경에서 최대의 가치를 제공하려면 밤, 주말, 교대 근무 중에도 작업자의 지속적인 주의 없이도 안정적인 무인 작동이 가능해야 합니다. WEDM은 원칙적으로 절단 공정이 비접촉식이고 관련 힘이 미미하기 때문에 무인 작업에 매우 적합합니다. 그러나 실제로는 와이어 파손, 나사산 오류 및 유전체 시스템 문제로 인해 역사적으로 개입이 필요하기 전 WEDM 기계의 실제 무인 작동 시간이 몇 시간으로 제한되었습니다.

는 DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

프로덕션 사용자 보고서 기계 가동률 85~92% 예정된 유지 관리를 포함하여 30일 동안 계속됩니다. 비교를 위해 유사한 생산 환경의 기존 WEDM 기계는 더 높은 와이어 파손율, 더 빈번한 수동 개입 요구 사항 및 작업 간 설정 시간이 길어서 일반적으로 60~75%의 활용률을 달성합니다. 일반적인 WEDM 기계 시간 비용이 시간당 $80~$150인 경우 활용도 향상만으로도 기계당 복구된 용량이 연간 $40,000~$120,000에 이릅니다.

는 control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

총 소유 비용: 장기적인 금융 사례

는 DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

는 cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

이러한 운영상 이점이 합산되고 보험료 취득 비용이 5년에 걸쳐 상각되면, DKD 기계는 일반적으로 표준 기계보다 15~25% 더 낮은 5년 총 소유 비용을 달성합니다. 대형 테이퍼 절단이 작업량의 30% 이상을 차지하는 생산 환경에서. 대형 테이퍼 작업이 주요 응용 프로그램인 환경에서는 이점이 더욱 큽니다.

DKD의 초기 복잡성이 더 높음에도 불구하고 5년 동안의 유지 관리 비용은 기존 기계와 비슷하거나 더 낮습니다. 왜냐하면 UV 축의 선형 모터 드라이브에는 기계적 마모 구성 요소가 없고(볼스크류가 없고 드라이브 트레인에 베어링이 없음) 화강암 복합 베이스에는 주기적인 긁기 또는 정렬이 필요하지 않기 때문입니다. 다이아몬드 코팅 가이드 설계로 가이드 교체 간격이 연장되었으며, 자동화된 유전체 관리 시스템은 수동 관리 시스템에서 상당한 유지 관리 비용인 화학 물질 취급 및 테스트 노동력을 줄여줍니다.

자주 묻는 질문

Q1: DKD 기계의 테이퍼 각도의 실제 실제 한계는 얼마이며 최대 각도에서 정확도가 저하됩니까?

A1: DKD 대형 절단 테이퍼 WEDM은 최대 높이 500mm의 공작물에 대해 ±45° 테이퍼 정격이며 이는 실험실 최대값이 아닌 실제 생산 사양입니다. UV축 선형 모터 시스템이 테이퍼 각도에 관계없이 일관된 위치 결정 해상도를 제공하기 때문에 전체 테이퍼 범위에서 ±0.003mm의 위치 결정 정확도가 유지됩니다. 표면 거칠기는 극단적인 각도에서 약간 감소합니다. 비대칭 방전 간격 구조로 인해 낮은 테이퍼 각도에서 Ra 0.2μm는 45°에서 Ra 0.3~0.35μm로 증가할 수 있지만 이는 대부분의 산업 응용 분야의 사양 내에 있습니다. 극단적인 테이퍼 각도에서 Ra 0.2μm가 필요한 응용 분야의 경우 에너지 설정을 줄인 추가 마감 패스를 사용하면 이 목표를 달성할 수 있습니다.

Q2: DKD 기계는 세라믹이나 다결정 다이아몬드와 같은 비전도성 또는 전도성이 낮은 재료를 절단할 수 있습니까?

A2: 와이어 EDM은 기본적으로 가공물의 전기 전도성을 요구하며, DKD 기계도 이러한 물리적 요구 사항에서 예외는 아닙니다. 그러나 텅스텐 카바이드(강보다 약 10~20배 높은 전기 저항력을 가짐), 소결 다결정 다이아몬드 복합재(전도성 코발트 바인더 매트릭스 사용) 및 전기 전도성 세라믹 복합재를 포함하여 표준 공구강보다 전도성이 낮은 재료를 효과적으로 절단할 수 있습니다. 특히 텅스텐 카바이드의 경우 적응형 펄스 발생기의 실시간 간격 모니터링은 초경의 방전 특성이 강철과 상당히 다르고 안정적인 절삭을 유지하기 위해 동적 매개변수 조정이 필요하기 때문에 기존 기계에 비해 상당한 이점을 제공합니다. 이는 고정 매개변수 기계로는 효과적으로 수행할 수 없는 일입니다.

Q3: DKD 기계에서 복잡한 대형 테이퍼 부품을 설정하고 프로그래밍하는 데 시간이 얼마나 걸리나요?

A3: 설정 및 프로그래밍 시간은 부품 복잡성에 크게 좌우되지만, 다양한 테이퍼 각도에 8~12개의 펀치 구멍이 있는 대표적인 대형 테이퍼 다이 플레이트의 경우 숙련된 작업자는 DKD 컨트롤의 DXF 가져오기 및 자동 테이퍼 프로그래밍 기능을 사용하여 총 설정 및 프로그래밍 시간이 90~150분이라고 보고합니다. 이는 수동 매개변수 선택, 다중 테스트 절단 및 각 테이퍼 각도 세그먼트에 대한 별도의 프로그래밍이 필요한 기존 WEDM 기계의 동일한 부품에 대해 4~6시간에 비해 유리합니다. 새로운 형상의 첫 번째 부품은 일반적으로 검증 절단에 1시간이 추가로 필요합니다. 첫 번째 제품이 승인된 후 동일한 부품을 반복 생산하려면 공작물 로딩과 프로그램 리콜만 필요합니다. 일반적으로 설정당 20~30분이 소요됩니다.

Q4: DKD 기계에는 어떤 유지 관리 일정이 필요하며 가장 일반적인 서비스 항목은 무엇입니까?

A4: DKD 기계의 유지 관리 일정은 일일, 주간, 월간 및 연간 간격으로 구성됩니다. 일일 유지 관리에는 약 15분이 소요되며 유전 저항성 검사, 와이어 가이드 마모 검사, 플러싱 노즐 정렬 확인 등이 포함됩니다. 주간 유지 관리(30~45분)에는 필터 교체 점검, 와이어 초퍼 및 테이크업 장치 청소, XY축 선형 가이드 윤활이 포함됩니다. 월간 유지 관리(2~3시간)에는 전체 유전체 시스템 검사, UV 축 교정 검증 및 제어 시스템 진단이 포함됩니다. 서비스 엔지니어가 수행하는 연간 유지 관리에는 전체 기하학적 교정, 축 정확도의 레이저 측정, 와이어 가이드, 씰 및 필터 미디어와 같은 마모 품목 교체가 포함됩니다. 계획되지 않은 가장 일반적인 서비스 항목은 와이어 가이드 교체(일반적으로 와이어 유형 및 재료에 따라 800~1,200시간마다) 및 유전체 필터 교체(재료 제거량에 따라 400~600시간마다)입니다.

Q5: DKD 기계는 다양한 재료와 부품 유형을 절단하는 작업장에 적합합니까, 아니면 좁은 적용 범위에 최적화되어 있습니까?

A5: DKD 기계는 기술 데이터베이스가 광범위한 재료를 다루고 적응형 펄스 발생기가 다양한 전도성 재료 간의 매개변수 변화를 자동으로 처리하기 때문에 작업장 환경에 매우 적합합니다. 작업장에서는 강화된 P20 다이강에서 텅스텐 카바이드, 티타늄 등 재료 간 전환이 수동 매개변수 조정이 아닌 제어 인터페이스에서 재료 선택만 필요하다고 보고합니다. 작업장에서 고려해야 할 주요 사항은 DKD 기계의 크기와 작업대 용량이 크거나 복잡한 부품에서 가장 생산적이라는 점입니다. 일반적인 작업 현장 작업의 상당 부분을 차지하는 작고 얇은 직선 절단 부품의 경우 더 작은 표준 WEDM 기계를 병렬로 작동하는 것이 더 경제적일 수 있습니다. DKD 기계에 투자하는 대부분의 작업장에서는 일상적인 절단을 위해 표준 기계를 유지하면서 대형 및 높은 테이퍼 작업에 특별히 이 기계를 사용합니다.

Q6: 작업자가 DKD 기계에 능숙해지려면 어떤 교육이 필요하며 제조업체에서는 어떤 지원을 제공합니까?

A6: 기존 WEDM 경험이 있는 운영자는 일반적으로 기계 작동, 프로그래밍, 테이퍼 절단 원리, 유전체 관리 및 일상적인 유지 관리를 다루는 5일 현장 교육 프로그램이 필요합니다. 사전 WEDM 경험이 없는 작업자는 장비별 교육을 받기 전에 EDM 기본 사항을 다루는 10일 프로그램을 이수해야 합니다. 제조업체는 현장 설치 및 시운전, 초기 교육 프로그램, 기계에 내장된 진단 연결을 통한 원격 기술 지원, 애플리케이션 노트, 매개변수 권장 사항 및 문제 해결 가이드가 포함된 온라인 지식 기반에 대한 액세스를 제공합니다. 새로운 재료나 응용 분야로 작업하는 작업자에게는 연간 재교육이 제공되며, 제조업체의 응용 엔지니어링 팀은 표준 시운전 패키지의 일부로 설치 후 첫 12개월 동안 까다로운 첫 번째 부품에 대한 직접적인 지원을 제공합니다.
